Controllers MELSEC-L Series
Fitur Produk -Kontrol Analog/Suhu-

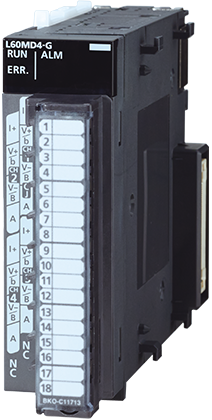

Modul Input Ganda (Tegangan/Arus/Suhu)
Saluran terisolasi beberapa masukan
Saluran terisolasi beberapa masukan
Jumlah masukan: 4 saluran
Tegangan masukan: -10 hingga 10 V DC
Arus masukan: 0 hingga 20 mA DC
Tegangan mikro masukan: -100 hingga 100 mV
Termokopel masukan: K, J, T, E, N, R, S, B, U, L, PLⅡ, W5Re/W26Re
RTD masukan: Pt1000, Pt100, JPt100, Pt50
Kecepatan konversi: 50 ms/saluran
Resolusi
Tegangan/Arus/tegangan mikro: 1/20000
Termokopel: B, R, S, N, PLⅡ, W5Re/W26Re: 0,3°C,
K, E, J, T, U, L: 0,1°C
RTD: Pt100, JPt100: 0,03°C/0,1°C, Pt1000, Pt50: 0,1°C
Modul Masukan Analog
Analog Input
Analog Input

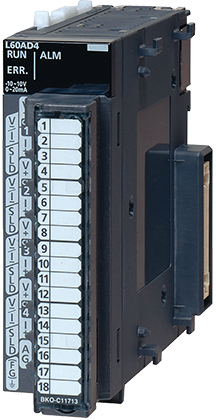

Jumlah masukan: 4 saluran
Tegangan masukan: -10 hingga 10 V DC
Arus masukan: 0 hingga 20 mA DC
Kecepatan konversi: 20 µs/saluran
Resolusi: 1/20000

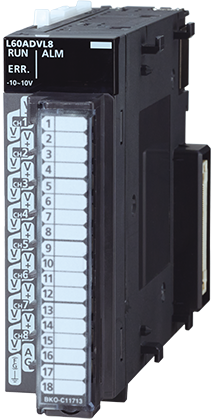

Jumlah masukan: 8 saluran
Tegangan masukan: -10 hingga 10 V DC
Kecepatan konversi: 1 ms/saluran
Resolusi: 1/16000

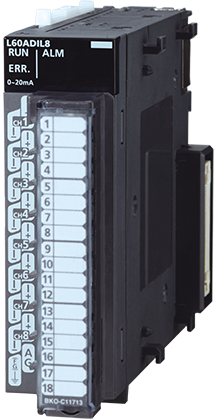

Jumlah masukan: 8 saluran
Arus masukan: 0 hingga 20 mA DC
Kecepatan konversi: 1 ms/saluran
Resolusi: 1/8000
Modul Keluaran Analog
Analog Output
Analog Output

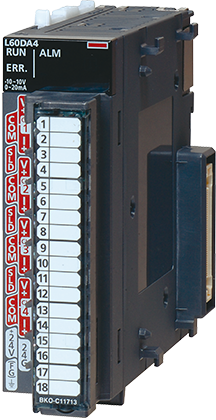

Jumlah keluaran: 4 saluran
Tegangan keluaran: -10 hingga 10 V DC
Arus keluaran: 0 hingga 20 mA DC
Kecepatan konversi: 20 µs/saluran
Resolusi: 1/20000

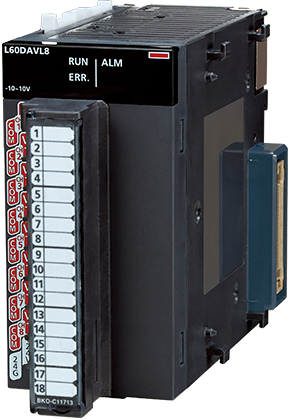

Jumlah keluaran: 8 saluran
Tegangan keluaran: -10 hingga 10 V DC
Kecepatan konversi: 200 µs/saluran
Resolusi: 1/16000

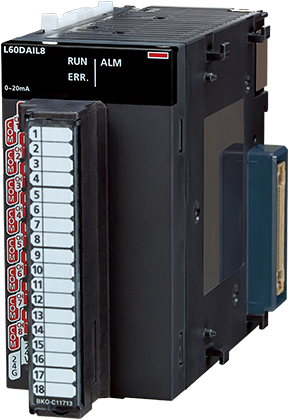

Jumlah keluaran: 8 saluran
Arus keluaran: 0 hingga 20 mA DC
Kecepatan konversi: 200 µs/saluran
Resolusi: 1/8000

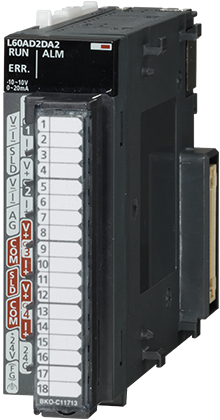

Modul I/O Analog
Analog I/O
Analog I/O
Spesifikasi masukan analog
Jumlah masukan: 2 saluran
Tegangan masukan: -10 hingga 10 V DC
Arus masukan: 0 hingga 20 mA DC
Kecepatan konversi: 80 µs/saluran
Resolusi: 1/12000
Spesifikasi keluaran analog
Jumlah keluaran: 2 saluran
Tegangan keluaran: -10 hingga 10 V DC
Arus keluaran: 0 hingga 20 mA DC
Kecepatan konversi: 80 µs/saluran
Resolusi: 1/12000

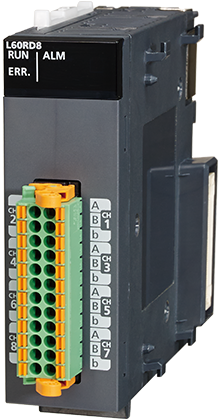

Modul Input Suhu
RTD input
RTD input
Jumlah masukan: 8 saluran
Input RTD: Pt1000, Pt100 (JIS C 1604-2013), JPt100 (JIS C 1604-1981), Pt50 (JIS C 1604-1981),
Ni500 (DIN 43760 1987), Ni120 (DIN 43760 1987), Ni100 (DIN 43760 1987),
Cu100 (GOST 6651-2009, α=0,00428), Cu50 (GOST 6651-2009, α=0,00428)
Kecepatan konversi: 40 ms/ch
Resolusi: 0,1 derajat C
■ Beberapa fitur input/analog/suhu
Fungsi | Modul masukan ganda (tegangan/arus/suhu) | Modul masukan analog | Modul I/O analog | Modul masukan suhu | ||||
---|---|---|---|---|---|---|---|---|
L60MD4-G | L60AD4 | L60ADVL8 | L60ADIL8 | L60AD2DA2 | L60RD8 | |||
Channel isolation | ● | — | — | — | — | — | ||
AD conversion method | Sampling processing | ● | ● | ● | ● | ● | ● | |
Averaging processing | Time average | ● | ● | ● | ● | ● | ● | |
Count average | ● | ● | ● | ● | ● | ● | ||
Moving average | ● | ● | ● | ● | ● | ● | ||
Time lag filter function | — | — | — | — | — | — | ||
Digital filtering function | — | — | — | — | — | — | ||
Conversion speed switch function | — | ● | — | — | — | — | ||
Input range extended mode function | ● | ●*1 | ● | ● | ● | — | ||
Maximum value/minimum value hold function | ● | ● | ● | ● | ● | ● | ||
Disconnection detection function | ● | — | — | — | — | ● | ||
Input signal error detection function | ● | ● | ● | ● | ● | — | ||
Input signal error detection extension function | — | ●*1 | ● | ● | — | — | ||
Warning output function | Process alarm | ● | ● | ● | ● | — | ● | |
Rate alarm | ● | — | — | — | — | ● | ||
Scaling function | ● | ● | ● | ● | ● | ● | ||
2-point sensor compensation function | — | — | — | — | — | ● | ||
Shift function | —*2 | ●*1 | —*2 | —*2 | —*2 | ● | ||
Digital clipping function | —*2 | ●*1 | —*2 | —*2 | —*2 | — | ||
Difference conversion function | —*2 | ●*1 | —*2 | —*2 | —*2 | — | ||
Logging function | —*3 | ●*1 | —*3 | —*3 | ● | —*3 | ||
Flow amount integration function | — | ●*1 | — | — | — | — | ||
Trigger conversion function | — | — | — | — | — | — | ||
Variable arithmetic function | — | — | — | — | ●*4 | — | ||
Variable conversion characteristics function | — | — | — | — | ●*4 | — | ||
Variable conversion characteristics function + variable arithmetic function |
— | — | — | — | ●*4 | — |
- *1.Didukung oleh model yang lima digit nomor seri pertamanya adalah "13041" atau yang lebih baru.
- *2.Silakan gunakan blok fungsi (FB) untuk fungsi shift, fungsi kliping digital, dan fungsi konversi selisih. Blok fungsi (FB) dapat diunduh secara gratis dari Perpustakaan MELSOFT di situs Mitsubishi Electric FA.
- *3.Untuk pencatatan, harap gunakan fungsi pencatatan data dari modul CPU.
- *4.Didukung oleh model yang lima digit nomor seri pertamanya adalah "17042" atau yang lebih baru.
■ Fitur keluaran analog
Fungsi | Modul keluaran analog | Modul I/O analog | |||
---|---|---|---|---|---|
L60DA4 | L60DAVL8 | L60DAIL8 | L60AD2DA2 | ||
Fungsi HOLD/CLEAR keluaran analog | ● | ● | ● | ● | |
Fungsi penskalaan | ● | ● | ● | ● | |
Fungsi keluaran peringatan | Proses alarm | ● | ● | ● | ● |
Fungsi keluaran gelombang | ●*5 | ● | ● | ● | |
Fungsi tindakan langkah keluaran gelombang | ●*5 | ● | ● | ● | |
Fungsi aritmatika variabel | — | — | — | ●*6 | |
Fungsi karakteristik konversi variabel | — | — | — | ●*6 | |
Fungsi karakteristik konversi variabel + fungsi aritmatika variabel |
— | — | — | ●*6 |
- *5.Didukung oleh model yang lima digit nomor seri pertamanya adalah "14041" atau yang lebih baru.
- *6.Didukung oleh model yang lima digit nomor seri pertamanya adalah "17042" atau yang lebih baru.
Modul Kontrol Suhu
Masukan termokopel
Masukan termokopel
Masukan suhu: 4 saluran
Masukan suhu: 4 saluran
Fungsi deteksi pemutusan pemanas

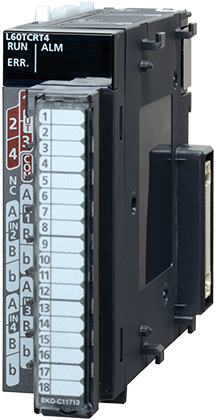

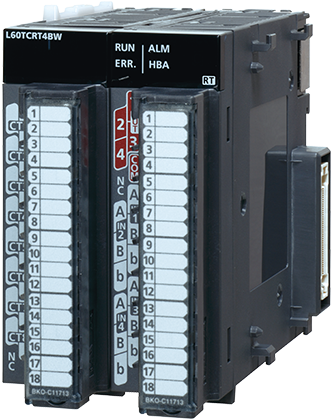

RTD input
RTD input
Masukan suhu: 4 saluran
Masukan suhu: 4 saluran
Fungsi deteksi pemutusan pemanas

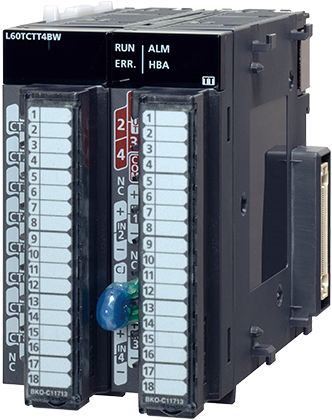

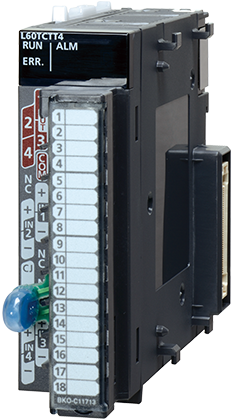

Function | L60TCTT4 | L60TCTT4BW | L60TCRT4 | L60TCRT4BW |
---|---|---|---|---|
Thermocouple input | RTD input | |||
Standard control | ● | ● | ● | ● |
Heating-cooling control | ● | ● | ● | ● |
Self-tuning function | ● | ● | ● | ● |
Peak current suppression function | ● | ● | ● | ● |
Simultaneous temperature rise function | ● | ● | ● | ● |
Selectable sampling cycle | ● | ● | ● | ● |
Temperature input mode | ● | ● | ● | ● |
Temperature control mode | ● | ● | ● | ● |
Heater disconnection detection function | — | ● | — | ● |
