Fitur Produk -I/O-

Modul Masukan

AC input

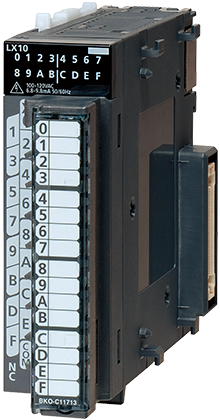

AC input

Jumlah input: 16 titik
100 hingga 120 V AC
Blok terminal 18 titik

Jumlah input: 8 titik
100 hingga 240 V AC
Blok terminal 18 titik

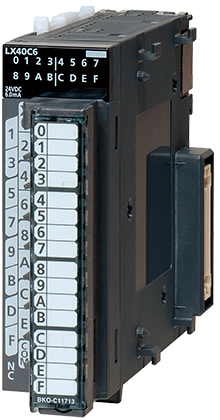

DC input

DC input

Jumlah input: 16 titik
24 V DC
Blok terminal 18 titik

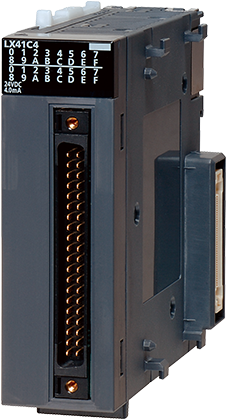

Jumlah input: 32 titik
24 V DC
Konektor 40-pin

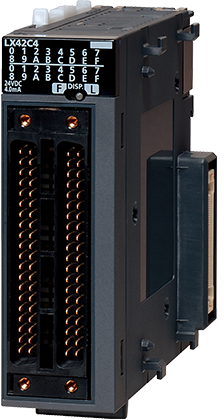

Jumlah input: 64 titik
24 V DC
Konektor 40-pin ×2

Modul Keluaran

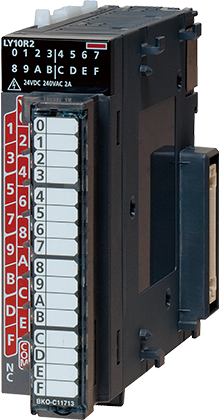

Keluaran kontak

Keluaran kontak

Jumlah keluaran: 16 titik
24 V DC/240 V AC
Arus switching terukur: 2 A/titik
Blok terminal 18 titik

Jumlah keluaran: 8 titik
(semua titik independen)
24 V DC/240 V AC
Arus switching terukur: 2 A/titik
Blok terminal 18 titik

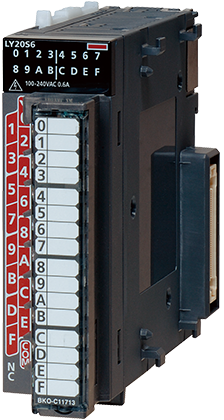

Keluaran triac

Keluaran triac

Jumlah keluaran: 16 titik
100 hingga 240 V AC
Arus beban maks.: 0,6 A/titik
Blok terminal 18 titik

Jumlah keluaran: 8 titik
(semua titik independen)
100 hingga 240 V AC
Arus beban maks.: 1 A/titik
Blok terminal 18 titik

Keluaran transistor (Tipe sink)

Keluaran transistor (Tipe sink)

Jumlah keluaran: 16 titik
12 hingga 24 V DC
Arus beban maks.: 0,5 A/titik
Fungsi perlindungan
Blok terminal 18 titik

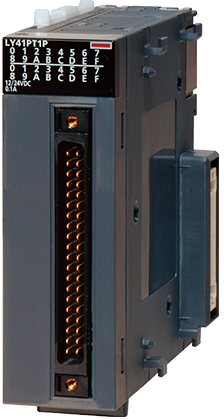

Jumlah keluaran: 32 titik
12 hingga 24 V DC
Arus beban maks.: 0,1 A/titik
Fungsi perlindungan
Konektor 40-pin

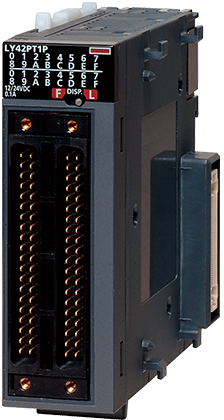

Jumlah keluaran: 64 titik
12 hingga 24 V DC
Arus beban maks.: 0,1 A/titik
Fungsi perlindungan
Konektor 40-pin ×2

Keluaran transistor
(Jenis sumber)

Keluaran transistor (Jenis sumber)

Jumlah keluaran: 16 titik
12 hingga 24 V DC
Arus beban maks.: 0,5 A/titik
Fungsi perlindungan
Blok terminal 18 titik

Jumlah keluaran: 32 titik
12 hingga 24 V DC
Arus beban maks.: 0,1 A/titik
Fungsi perlindungan
Konektor 40-pin

Jumlah keluaran: 64 titik
12 hingga 24 V DC
Arus beban maks.: 0,1 A/titik
Fungsi perlindungan
Konektor 40-pin ×2

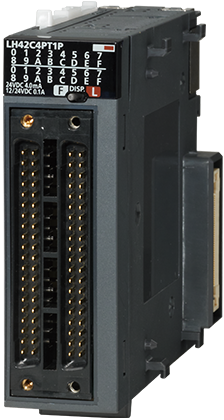

Modul Gabungan I/O

Masukan DC / Keluaran transistor
(Jenis sink)

Masukan DC / Keluaran transistor (Jenis sink)

Spesifikasi masukan
Jumlah masukan: 32 titik
24 V DC
Konektor 40-pin

Spesifikasi keluaran
Jumlah keluaran: 32 titik
12 hingga 24 V DC
Arus beban maks.: 0,1 A/titik
Fungsi perlindungan
Konektor 40-pin

Masukan DC / Keluaran transistor
(Jenis sumber)

Masukan DC / Keluaran transistor (Jenis sumber)

Spesifikasi masukan
Jumlah masukan: 32 titik
24 V DC
Konektor 40-pin

Spesifikasi keluaran
Jumlah keluaran: 32 titik
12 hingga 24 V DC
Arus beban maks.: 0,1 A/titik
Fungsi perlindungan
Konektor 40-pin

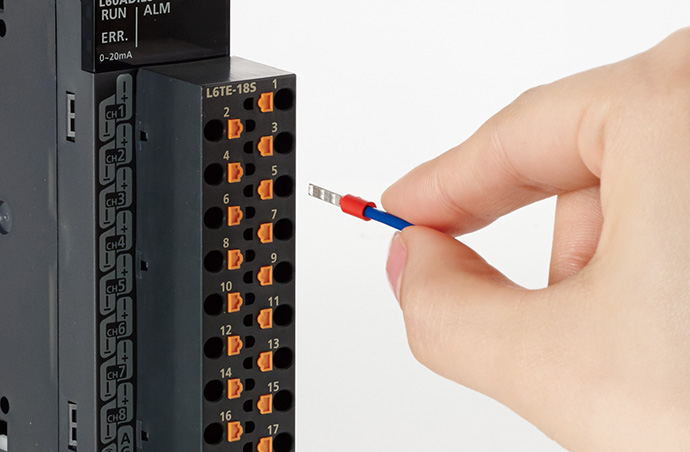

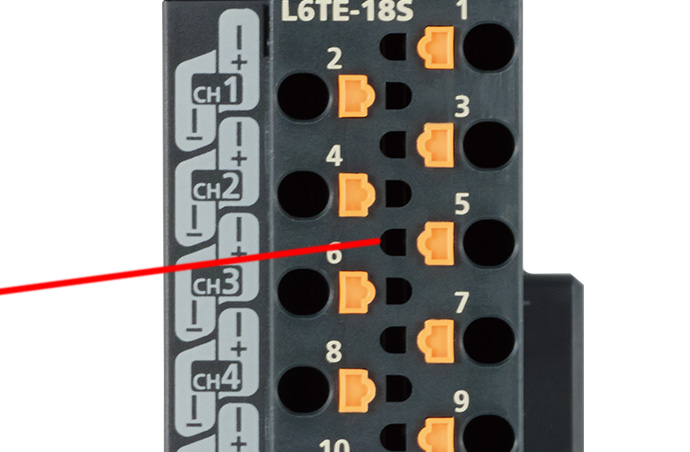

Blok terminal klem pegas (tipe dorong): L6TE-18S

Blok terminal sekrup modul yang terpasang dapat diganti dengan blok terminal klem pegas tipe dorong.
Jenis blok terminal ini membantu mengurangi jumlah pemasangan kabel dan waktu perawatan.

■ Tipe push-in untuk mengurangi kabel

Lebih mudah untuk memasang kabel hanya dengan memasukkannya ke blok terminal.

■ Mudah untuk mengonfirmasi integritas sinyal

Termasuk terminal khusus untuk memasukkan probe uji, misalnya.
