Simple Motion module Fitur

FX5-80SSC-S/FX5-40SSC-S

- Fitur
- SSCNETIII/H
- Positioning Control
- Kontrol Sinkron/Cam
- Fungsi Deteksi Tanda
- Lingkungan Teknik
- Daftar Fungsi
- Tautan Terkait
Fitur

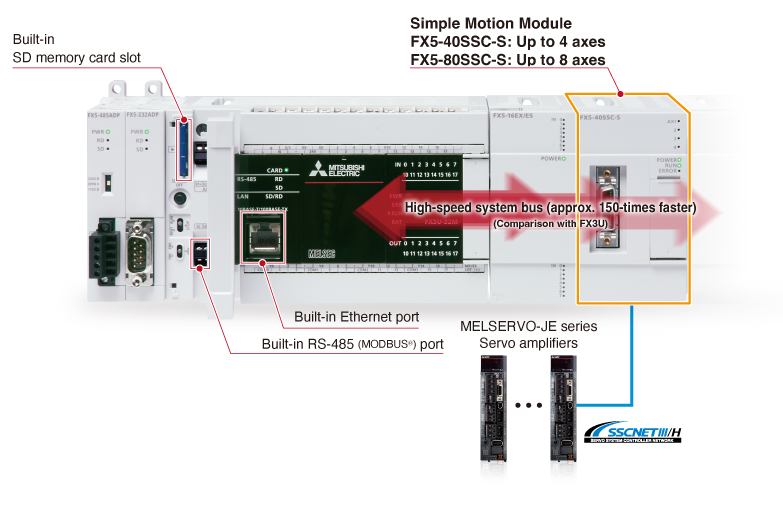

Kontrol Sinkron/Cam Berkontribusi pada Kinerja Peralatan Berukuran Kecil yang Lebih Tinggi
Modul Simple Motion dilengkapi dengan kontrol sinkron dan cam yang diperlukan untuk mesin pengolahan makanan dan mesin pengemasan. Dikombinasikan dengan penguat servo berkinerja tinggi dari Mitsubishi Electric, modul Simple Motion memungkinkan perampingan mesin sekaligus mencapai kinerja yang luar biasa. Selain itu, lingkungan rekayasa kami yang luas memungkinkan Anda membuat sistem yang diinginkan dengan mudah.
Kontrol Terpusat melalui SSCNETIII/H Meningkatkan Efisiensi dalam Pengaktifan
Modul Simple Motion dapat menggabungkan beberapa parameter penguat servo, sehingga memperpendek waktu pengaktifan. Selain itu, informasi pengoperasian, seperti konsumsi daya dan konsumsi daya total penguat servo, dapat dipantau secara real time, yang memungkinkan pengurangan lebih lanjut dalam waktu perawatan.

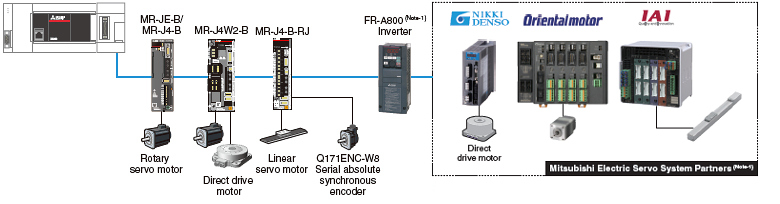

Koneksi dengan berbagai produk penggerak
Tidak hanya motor servo putar tetapi juga motor servo linier, motor penggerak langsung, inverter seri FR-A800, dan produk mitra sistem servo Mitsubishi Electric dapat dihubungkan.

- (Catatan-1):
- Saat menggunakan produk mitra atau inverter FR-A800, gunakan produk yang versinya mendukung modul Simple Motion.
Modul Gerakan Sederhana Membuka Banyak Kemungkinan untuk Performa Lebih Tinggi



Jaringan Sinkron Berkecepatan Tinggi SSCNETIII/H
- Kecepatan komunikasi ditingkatkan menjadi 150 Mbps full duplex (setara dengan 300 Mbps half duplex), tiga kali lebih cepat dari kecepatan konvensional.
Respons sistem ditingkatkan secara dramatis. - Kontrol mesin yang lancar dimungkinkan menggunakan komunikasi serial berkecepatan tinggi dengan waktu siklus 0,222 ms.
- Komunikasi sinkron dicapai dengan SSCNETIII/H, yang menawarkan keuntungan teknis untuk mesin yang memerlukan kontrol deterministik.

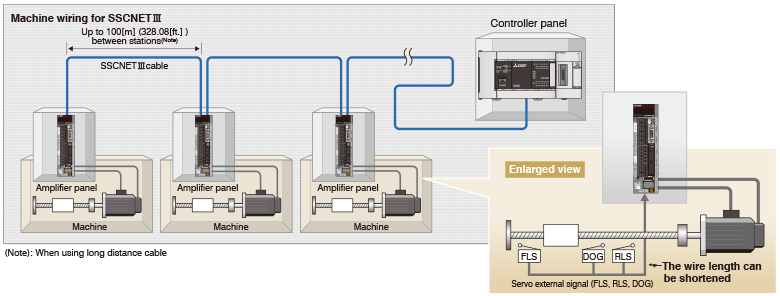

- Pengkabelan jarak jauh dimungkinkan hingga 3200 m (10498,69 kaki) per sistem (maksimum 100 m (328,08 kaki) antara stasiun x sumbu kontrol hingga 32 sumbu), cocok untuk sistem skala besar.
- Penguat servo yang kompatibel dengan SSCNETIII/H dan yang kompatibel dengan SSCNETIII dapat digunakan bersama-sama.
(Kecepatan komunikasi saat produk yang kompatibel dengan SSCNETIII digunakan bersama-sama dalam sistem yang sama: 150 Mbps dupleks penuh)- (Catatan):SSCNET (Servo System Controller Network)

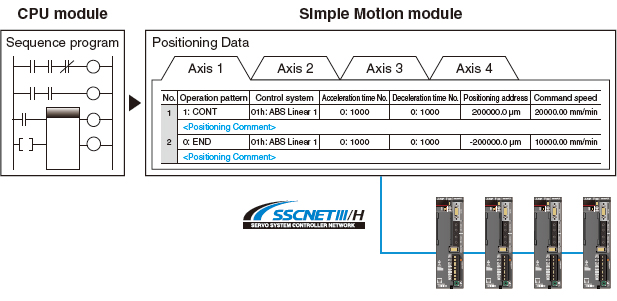

Positioning Control
Kontrol pemosisian mudah dilakukan dengan program sekuensial yang memulai data pemosisian dari tabel titik. Untuk menanggapi aplikasi yang luas, berbagai kontrol pemosisian tersedia: Interpolasi linier, interpolasi melingkar 2 sumbu, umpan pitch tetap, dan kontrol lintasan kontinu, dll.

Kontrol Sinkron/Cam
Kontrol sinkron tingkat lanjut
Kontrol sinkron tingkat lanjut adalah kontrol sinkron berbasis perangkat lunak sebagai alternatif kontrol mekanis, seperti roda gigi, poros, kopling, roda gigi pengubah kecepatan, dan cam. Selain itu, kontrol cam menjadi lebih mudah dengan fungsi pembangkitan cam secara otomatis.
Kontrol sinkron dapat dimulai/diakhiri secara fleksibel untuk setiap sumbu, yang memungkinkan sumbu kontrol sinkron dan sumbu kontrol pemosisian digunakan dalam program yang sama.

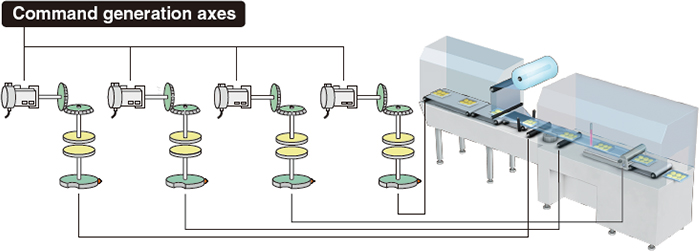

- [Sumbu pembangkit perintah]
- Sumbu pembangkit perintah adalah sumbu yang hanya menjalankan pembangkitan perintah.
Sumbu ini dikontrol secara independen dari sumbu lain yang terhubung ke penguat servo. (tidak dihitung sebagai sumbu kontrol)

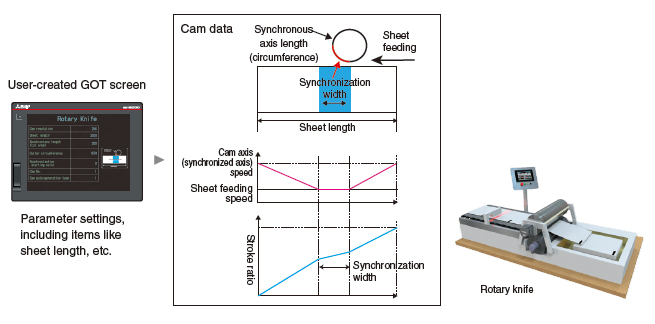

Pembuatan cam otomatis
Cam untuk pisau putar dapat dibuat secara otomatis.
Data cam yang ideal dapat dibuat hanya dengan mendaftarkan panjang lembar, lebar sinkron, dan resolusi cam ke memori perangkat yang ditentukan pada layar GOT.

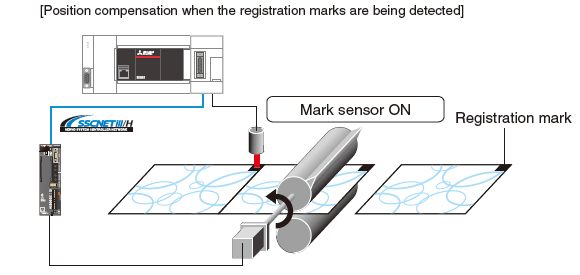

Fungsi Deteksi Tanda
Posisi aktual motor servo dapat diperoleh berdasarkan masukan dari sensor yang mendeteksi tanda registrasi yang tercetak pada film yang bergerak dengan kecepatan tinggi. Dengan mengompensasi kesalahan posisi sumbu pemotong berdasarkan masukan dari sensor tersebut, film dapat dipotong pada posisi yang ditetapkan.

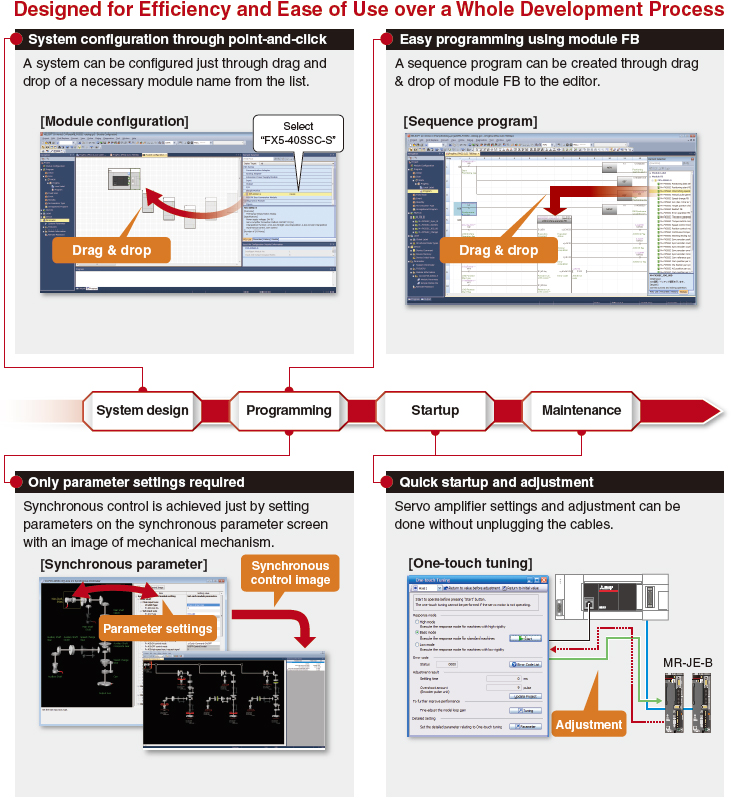

Lingkungan Teknik
Arsitektur pemrograman tunjuk dan klik yang mudah MELSOFT GX Works3
Perangkat lunak ini mendukung seluruh siklus pengembangan produk - pembuatan, pengaktifan, penelusuran kesalahan, dan pemeliharaan program sekuens, parameter, data posisi/cam.

Daftar Fungsi
Simple Motion Module | |||
---|---|---|---|
FX5-80SSC-S | FX5-40SSC-S | ||
Number of control axes | Up to 8 axes | Up to 4 axes | |
Servo amplifier connection method | SSCNETIII/H (150Mbps) | ||
Maximum distance between stations [m(ft.)] | 100 (328.08) | ||
Connectable servo amplifier | MR-J4-B(-RJ), MR-J4W-B Selengkapnya MR-JE-BSelengkapnya |
||
Operation cycle[ms] | 0.888, 1.777ms | ||
Lingkungan Teknik | MELSOFT GX Works3 (Simple Motion module setting function) | ||
Control modes | Positioning control, Position control, Speed control, Torque control, Speed-torque control, Cam control, Advanced synchronous control, Linear interpolation (up to 4 axes), Circular interpolation (2 axes), Trajectory control, Speed-position switching control (ABS/INC), Position-speed switching control (INC) | ||
Control unit | mm, inch, degree, pulse | ||
Number of positioning data | 600 data (positioning data No. 1 to 600)/axis | ||
Acceleration/deceleration process | Trapezoidal acceleration/deceleration, S-curve acceleration/deceleration |
||
Manual control | JOG operation, Manual pulse generator operation, Inching operation | ||
Functions that change control details | Current value change, Target position change function, Torque change function, Speed change function, Override function, Acceleration/deceleration time change function |
||
Home position return method | Proximity dog method, Count method 1, Count method 2, Data set method, Scale home position signal detection method, Driver home position return (Note-1) |
||
Auxiliary functions | Forced stop function, Hardware stroke limit function, Software stroke limit function, Absolute position system, Amplifier-less operation function, Unlimited length feed, Optional data monitor function, Mark detection function, Flash ROM backup, M-code output function, Digital oscilloscope function, Cam auto-generation function |
||
Number of I/O occupying points | 8 points | ||
24VDC external current consumption [A] | 0.25 | ||
Mass [kg] | 0.30 |
- (Catatan-1):
- Metode pengembalian posisi awal yang diatur dalam driver (penguat servo) digunakan.
