Bộ điều khiển Dòng MELSEC-L

Tính năng sản phẩm -I/O-

Sản phẩm

Mô-đun đầu vào

Đầu vào AC

LX10

Số lượng đầu vào: 16 điểm
100 đến 120 V AC
Khối đầu nối 18 điểm

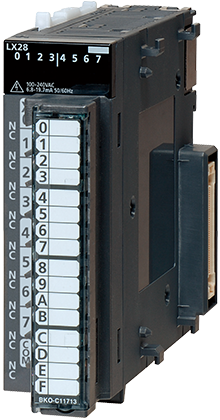

LX28

Số lượng đầu vào: 8 điểm
100 đến 240 V AC
Khối đầu nối 18 điểm

Đầu vào DC

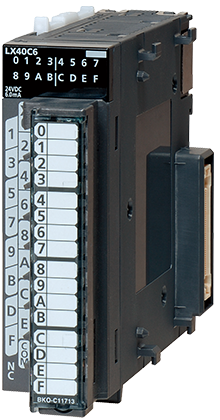

LX40C6

Số lượng đầu vào: 16 điểm
24 V DC
Khối đầu nối 18 điểm

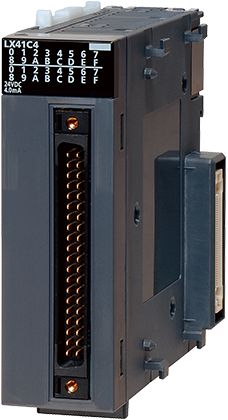

LX41C4

Số lượng đầu vào: 32 điểm
24 V DC
Kết nối 40 chân

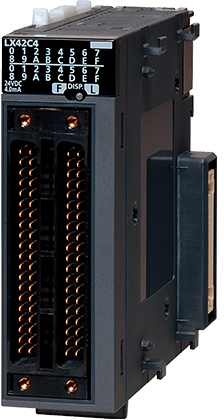

LX42C4

Số lượng đầu vào: 64 điểm
24 V DC
Connector 40 chân ×2

Mô-đun đầu ra

Đầu ra tiếp điểm

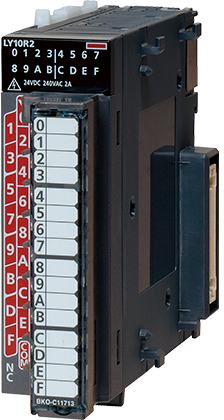

LY10R2

Số lượng đầu ra: 16 điểm
24 V DC/240 V AC
Dòng điện chuyển mạch định mức: 2 A/điểm
Khối đầu nối 18 điểm

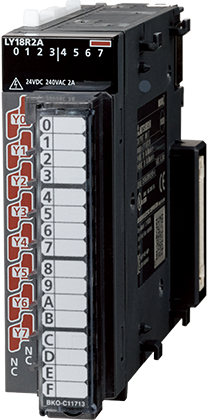

LY18R2A

Số lượng đầu ra: 8 điểm
(tất cả các điểm độc lập)
24 V DC/240 V AC
Dòng điện chuyển mạch định mức: 2 A/điểm
Khối đầu nối 18 điểm

Đầu ra Triac

LY20S6

Số lượng đầu ra: 16 điểm
100 đến 240 V AC
Dòng điện tải tối đa: 0.6 A/điểm
Khối đầu nối 18 điểm

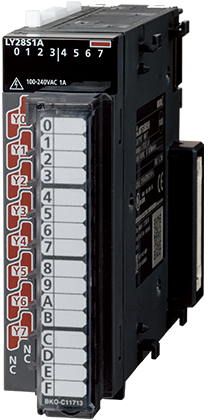

LY28S1A

Số lượng đầu ra: 8 điểm
(tất cả các điểm độc lập)
100 đến 240 V AC
Dòng điện tải tối đa: 1 A/điểm
Khối đầu nối 18 điểm

Đầu ra transistor (Loại tải)

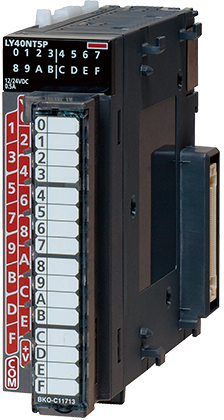

LY40NT5P

Số lượng đầu ra: 16 điểm
12 đến 24 V DC
Dòng điện tải tối đa: 0.5 A/điểm
Chức năng bảo vệ
Khối đầu nối 18 điểm

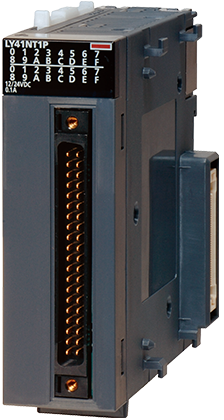

LY41NT1P

Số lượng đầu ra: 32 điểm
12 đến 24 V DC
Dòng điện tải tối đa: 0.1 A/điểm
Chức năng bảo vệ
Kết nối 40 chân

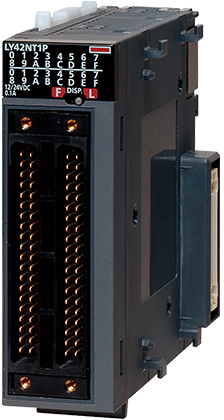

LY42NT1P

Số lượng đầu ra: 64 điểm
12 đến 24 V DC
Dòng điện tải tối đa: 0.1 A/điểm
Chức năng bảo vệ
Connector 40 chân ×2

Đầu ra Transistor
(Loại nguồn)

Đầu ra transistor (Loại nguồn)

LY40PT5P

Số lượng đầu ra: 16 điểm
12 đến 24 V DC
Dòng tải tối đa: 0.5 A/điểm
Chức năng bảo vệ
Khối đầu nối 18 điểm

LY41PT1P

Số lượng đầu ra: 32 điểm
12 đến 24 V DC
Dòng tải tối đa: 0.1 A/điểm
Chức năng bảo vệ
Kết nối 40 chân

LY42PT1P

Số lượng đầu ra: 64 điểm
12 đến 24 V DC
Dòng tải tối đa: 0.1 A/điểm
Chức năng bảo vệ
Connector 40 chân ×2

Mô-đun đầu vào/đầu ra kết hợp

Đầu vào DC / Đầu ra Transistor
(Loại tải)

Đầu vào DC / Đầu ra Transistor (Loại tải)

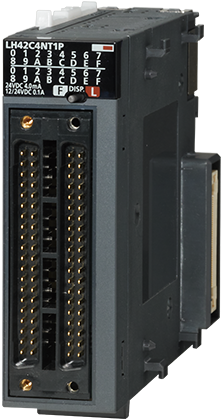

LH42C4NT1P

Thông số kỹ thuật đầu vào
Số lượng đầu vào: 32 điểm
24 V DC
Kết nối 40 chân
Thông số đầu ra
Số lượng đầu ra: 32 điểm
12 đến 24 V DC
Dòng tải tối đa: 0.1 A/điểm
Chức năng bảo vệ
Kết nối 40 chân

Đầu vào DC / Đầu ra Transistor
(Loại nguồn)

Đầu vào DC / Đầu ra Transistor (Loại nguồn)

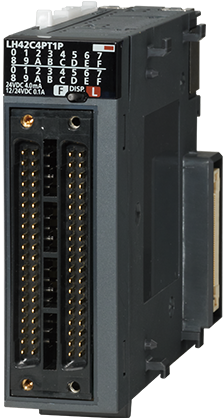

LH42C4PT1P

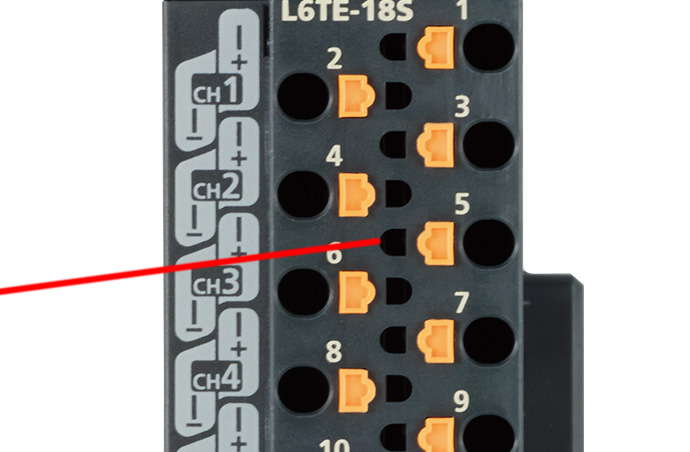

Khối đầu nối kiểu lò xo kẹp (kiểu cắm vào): L6TE-18S

Khối đầu nối vít của các mô-đun đã lắp đặt có thể được thay thế bằng khối đầu nối kiểu lò xo kẹp cắm vào.
Loại khối đầu nối này giúp giảm lượng dây nối và thời gian bảo trì.

■ Kiểu cắm vào giúp giảm lượng dây nối

Dễ dàng hơn để nối dây chỉ bằng cách cắm vào khối đầu nối.

■ Dễ dàng xác nhận tính toàn vẹn của tín hiệu

Bao gồm các đầu nối chuyên dụng để cắm vào đầu dò thử nghiệm, chẳng hạn.
