Bộ điều khiển Dòng MELSEC-L
Tính năng sản phẩm - Chuyển động/Vị trí đơn giản -
Mô-đun Chuyển động Đơn giản
Tương thích SSCNETⅢ/H
Tương thích SSCNETⅢ/H

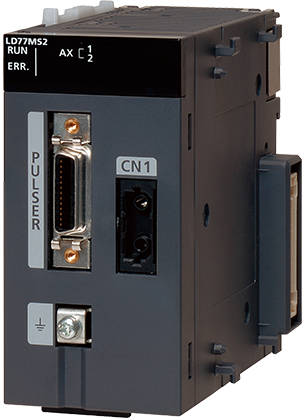

Số trục điều khiển: 2 trục
Chu kỳ truyền thông: 150
Mbps
Dữ liệu vị trí: 600 dữ liệu/trục
Khoảng cách
kết nối tối đa: 100 m
Số trục điều khiển: 4 trục
Chu kỳ truyền thông: 150
Mbps
Dữ liệu vị trí: 600 dữ liệu/trục
Khoảng cách
kết nối tối đa: 100 m

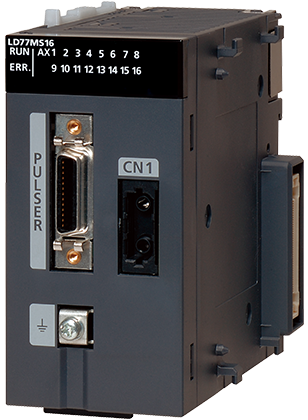

Số trục điều khiển: 16 trục
Chu kỳ truyền thông: 150
Mbps
Dữ liệu vị trí: 600 dữ liệu/trục
Khoảng cách
kết nối tối đa: 100 m
* SSCNET (Mạng điều khiển hệ thống servo)
| Chức năng | LD77MS2 | LD77MS4 | LD77MS16 | |
|---|---|---|---|---|
| Chức năng điều khiển vị trí | ● | ● | ● | |
| Chức năng điều khiển tốc độ/mô-men xoắn | ● | ● | ● | |
| Nội suy tuyến tính | 2 trục | 2/3/4 trục | 2/3/4 trục | |
| Nội suy tròn | 2 trục | 2 trục | 2 trục | |
| Chức năng điều khiển đồng bộ | Mã hóa bên ngoài | ● | ● | ● |
| Cam | ● | ● | ● | |
| Bù pha | ● | ● | ● | |
| Chức năng vận hành bộ phát xung thủ công | ● | ● | ● | |
| Kiểm soát OPR | ● | ● | ● | |
Mô-đun Vị trí
Đầu ra collector mở
Đầu ra collector mở

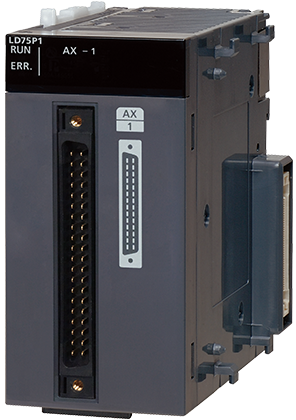

Số trục điều khiển: 1 trục
Tối đa. xung đầu ra: 200K
xung/s
Dữ liệu định vị: 600 dữ liệu/trục
Khoảng
cách kết nối tối đa: 2 m

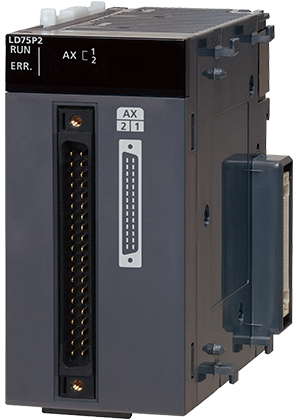

Số trục điều khiển: 2 trục
Tối đa. xung đầu ra: 200K
xung/s
Dữ liệu định vị: 600 dữ liệu/trục
Khoảng
cách kết nối tối đa: 2 m

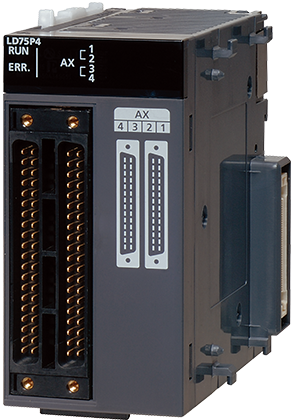

Số trục điều khiển: 4 trục
Tối đa. xung đầu ra: 200K
xung/s
Dữ liệu định vị: 600 dữ liệu/trục
Khoảng
cách kết nối tối đa: 2 m
Đầu ra vi sai
Đầu ra vi sai

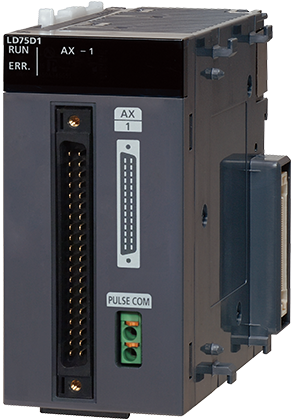

Số trục điều khiển: 1 trục
Tối đa. xung đầu ra: 4M
xung/s
Dữ liệu định vị: 600 dữ liệu/trục
Khoảng
cách kết nối tối đa: 10 m
Số trục điều khiển: 2 trục
Tối đa. xung đầu ra: 4M
xung/s
Dữ liệu định vị: 600 dữ liệu/trục
Khoảng
cách kết nối tối đa: 10 m

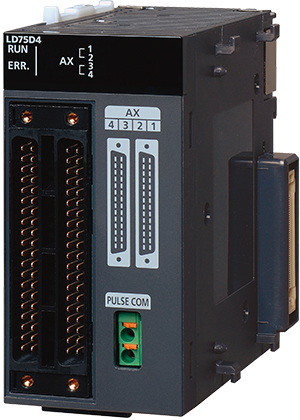

Số trục điều khiển: 4 trục
Tối đa. xung đầu ra: 4M
xung/s
Dữ liệu định vị: 600 dữ liệu/trục
Khoảng
cách kết nối tối đa: 10 m
| Chức năng | LD75P1 | LD75P2 | LD75P4 | LD75D1 | LD75D2 | LD75D4 |
|---|---|---|---|---|---|---|
| Đầu ra collector mở | Đầu ra vi sai | |||||
| Chức năng điều khiển định vị | ● | ● | ● | ● | ● | ● |
| Chức năng điều khiển tốc độ | ● | ● | ● | ● | ● | ● |
| Nội suy tuyến tính | — | 2 trục | 2/3/4 trục | — | 2 trục | 2/3/4 trục |
| Nội suy tròn | — | 2 trục | 2 trục | — | 2 trục | 2 trục |
| Nội suy xoắn ốc | — | — | 3 trục | — | — | 3 trục |
| Điều khiển OPR | ● | ● | ● | ● | ● | ● |
