Bộ điều khiển MELSEC-Q

Tính năng sản phẩm -I/O analog-

Sản phẩm

Đầu vào/Đầu ra analog

Mô-đun thông minh chuyên dụng cho ứng dụng

Một loạt các mô-đun analog lý tưởng cho các ứng dụng kiểm soát quy trình

Mô-đun analog cách ly phù hợp cho kiểm soát quy trình

Cách ly theo kênh

Mô-đun chuyển đổi analog-số độ phân giải cao
Q64AD-GH
Mô-đun chuyển đổi analog-số độ phân giải cao
(với chức năng điều chỉnh tín hiệu)
Q62AD-DGH
Mô-đun chuyển đổi số-analog độ phân giải cao
Q62DA-FG
Mô-đun chuyển đổi analog-số
Q68AD-G
Mô-đun chuyển đổi analog-số
(với chức năng điều chỉnh tín hiệu)
Q66AD-DG
Mô-đun chuyển đổi số-analog
Q66DA-G

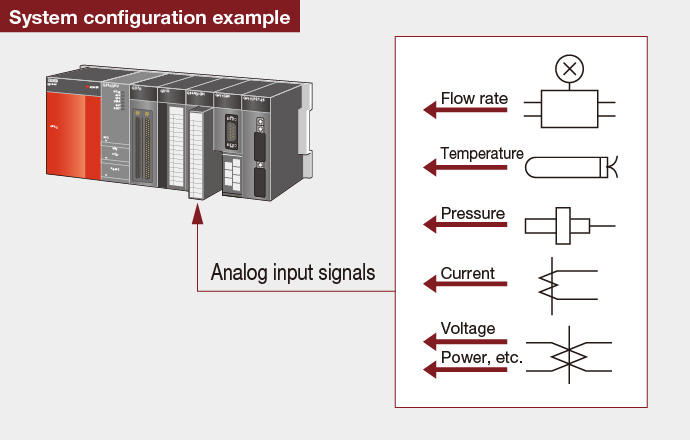

Các mô-đun analog cách ly theo kênh được thiết kế đặc biệt cho các ứng dụng kiểm soát quy trình bằng cách cung cấp chuyển đổi độ chính xác cao kết hợp với điện áp cách ly cao. Đồng hồ đo lưu lượng, đồng hồ đo áp suất, v.v. có thể được kết nối trực tiếp với đầu vào tương tự, và các van điều khiển với đầu ra analog. Chi phí phần cứng và lắp đặt có thể được giảm đáng kể vì không cần bộ khuếch đại cách ly bên ngoài. Khi được sử dụng với bộ điều khiển đa năng, một giải pháp kiểm soát quy trình chi phí thấp có thể được tạo ra.

Điện áp chịu đựng điện môi cao

■ Các nhiễu điện như dòng điện và tiếng ồn có thể được cách ly.

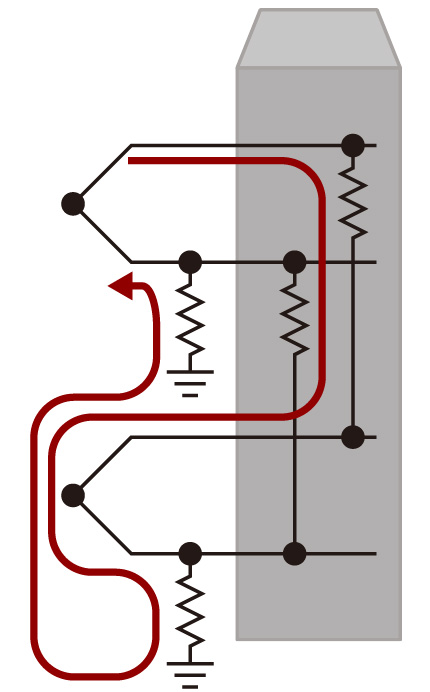

●Mô-đun đầu vào analog tiêu chuẩn

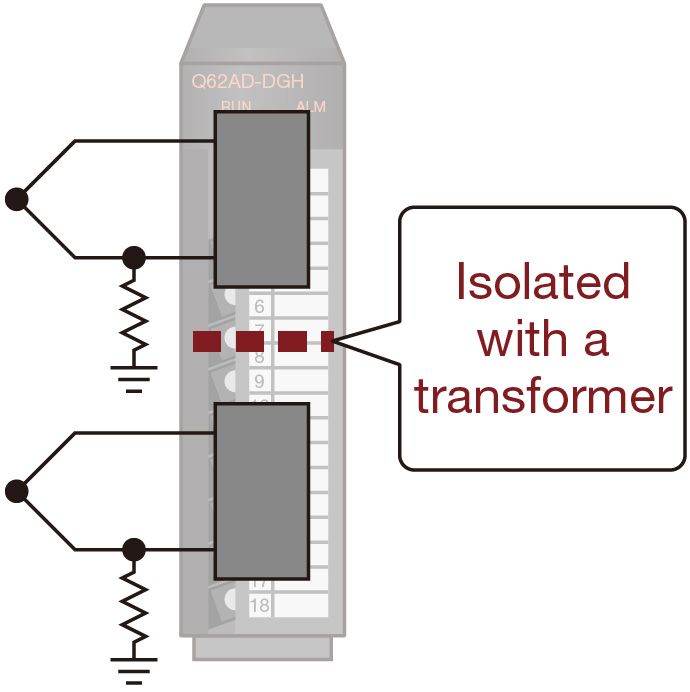

●Mô-đun đầu vào analog cách ly

■ Không cần bộ chuyển đổi tín hiệu bên ngoài.

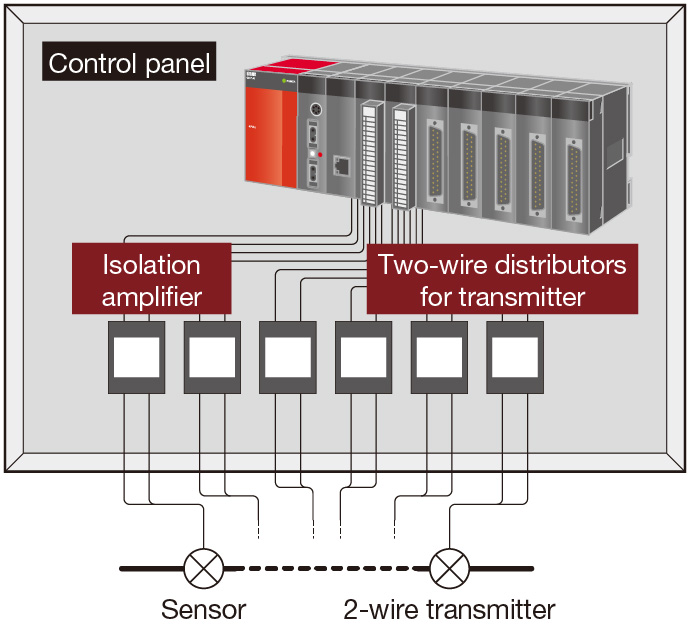

●Không có mô-đun analog cách ly kênh

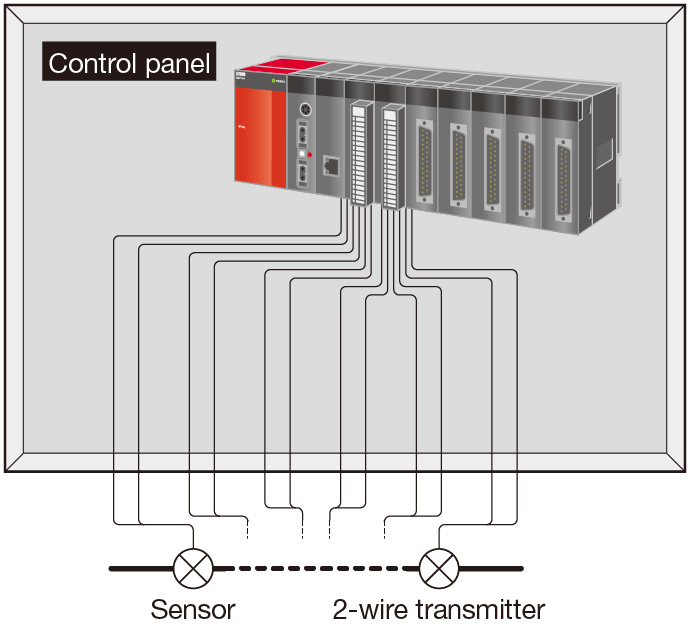

●Có mô-đun analog cách ly kênh

Mô-đun analog có tốc độ chuyển đổi cao

Mô-đun chuyển đổi analog-số tốc độ cao
- Q64ADH
Mô-đun chuyển đổi analog-số
- Q68ADV
- Q68ADI
Mô-đun chuyển đổi số-analog tốc độ cao
- Q64DAH
Mô-đun chuyển đổi số-analog
- Q62DAN
- Q64DAN
- Q68DAVN
- Q68DAIN
Mô-đun chuyển đổi analog-số/số-analog
- Q64AD2DA

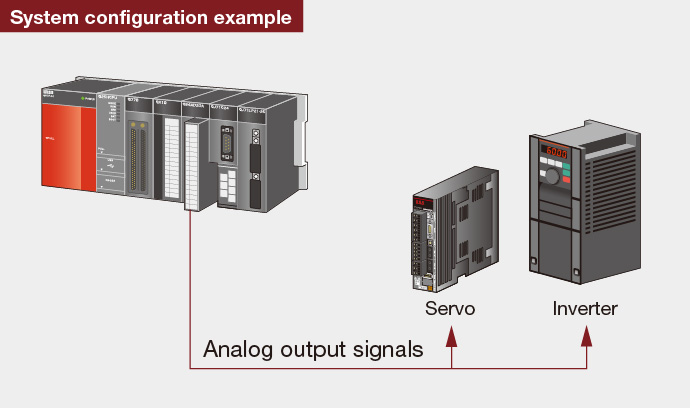

Nhiều mô-đun chuyển đổi A/D và D/A (analog) tốc độ cao có sẵn. Các mô-đun này được trang bị nhiều tính năng để cho phép linh hoạt tối đa khi kết nối với các thiết bị. Cả tốc độ và độ chính xác đều đủ lớn để kiểm soát các ứng dụng chuyển động nhạy cảm sử dụng động cơ servo hoặc biến tần.

Danh sách

Số kênh	Cách ly kênh	Đầu vào analog			Đầu ra analog
Số kênh	Cách ly kênh	Đầu vào điện áp	Đầu vào dòng điện	Điều chỉnh tín hiệu	Đầu ra điện áp	Đầu ra dòng điện
2	●	—	—	Q62AD-DGH	Q62DA-FG
2	—	—	—	—	Q62DAN Q64AD2DA^*1
4	●	Q64AD-GH		—	—	—
4	—	Q64AD Q64ADH Q64AD2DA^*1		—	Q64DAN Q64DAH
6	●	—	—	Q66AD-DG	Q66DA-G
8	●	Q68AD-G		—	—	—
8	—	Q68ADV	Q68ADI	—	Q68DAVN	Q68DAIN

*1. Mô-đun kết hợp I/O
