Bộ điều khiển MELSEC-Q

Tính năng sản phẩm - Bộ đếm tốc độ cao, Đầu vào xung -

Sản phẩm

Bộ đếm tốc độ cao, Đầu vào xung

Có sẵn một lựa chọn các mô-đun bộ đếm tốc độ cao và mô-đun bộ đếm xung cho các ứng dụng điều khiển yêu cầu độ chính xác cao và độ phân giải lớn.

Các mô-đun đầu vào xung có khả năng đếm tốc độ cao

Mô-đun bộ đếm tốc độ cao Loại tiêu chuẩn
- QD62
- QD62E
- QD62D
Mô-đun bộ đếm tốc độ cao đa kênh
- QD63P6
Mô-đun bộ đếm tốc độ cao tương thích 4 Mpps
- QD64D2
Mô-đun bộ đếm/thời gian đa chức năng
- QD65PD2

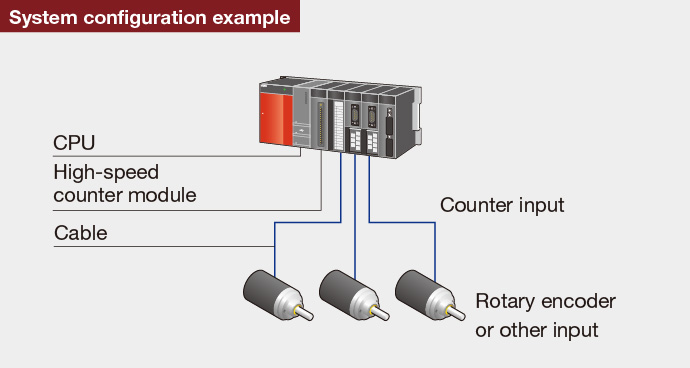

Đầu vào có thể được kết nối với nhiều thiết bị khác nhau để kiểm soát vị trí, đo lường chính xác, v.v. Tốc độ đếm tối đa có thể được điều chỉnh qua tham số (không bao gồm QD64D2) để đếm đáng tin cậy hơn ở tần số thấp hơn.

Đầu ra trùng khớp bên ngoài (QD64D2 bao gồm 2 cho mỗi kênh): Chọn đầu ra trùng khớp, so sánh liên tục (chỉ QD64D2), hoặc chức năng ngắt phát hiện trùng khớp để điều khiển thiết bị bên ngoài tốc độ cao linh hoạt.
Nhiều chức năng có sẵn để đáp ứng yêu cầu ứng dụng bao gồm chức năng kiểm tra đầu ra trùng khớp (chỉ QD64D2), chức năng bộ đếm giữ (không bao gồm QD63P6), và chức năng đặt trước.
Tính toán xung với tốc độ lên đến 8 Mpps (4 bội số của 2 pha). Thực hiện theo dõi vị trí chính xác bằng cách sử dụng mã hóa độ phân giải cao cho các ứng dụng yêu cầu cao như sản xuất bán dẫn và LCD. (QD65PD2)

		QD62 (Loại đầu ra ngập đầu vào DC)	QD62D (Loại đầu ra sink đầu vào vi sai)
Số kênh		2 kênh
Đếm tín hiệu đầu vào	Giai đoạn	Đầu vào 1 pha, đầu vào 2 pha, CW/CCW
	Mức tín hiệu	5/12/24 V DC 2…5 mA	Tiêu chuẩn EIA RS-422-A Mức tín hiệu bộ khuếch đại đường viền (AM26LS31 [do được sản xuất bởi Texas Instruments] hoặc tương đương)
	Đầu vào xung	Đầu vào xung 1 pha (x1, x2), CW/CCW, 2 pha (x1, x2, x4)
Tốc độ đếm (tối đa)		200 kpps	500 kpps
Chức năng		Chức năng đếm tuyến tính Chức năng cài đặt trước Chức năng đếm mẫu Chức năng đếm vòng Chức năng đếm giữ Chức năng đếm xung định kỳ Chức năng đầu ra trùng khớp Chức năng vô hiệu hóa đếm

		QD63P6 (Đầu vào DC)	QD64D2 (Đầu vào vi sai, loại đầu ra sink)	QD65PD2 (Đầu vào DC/Vi sai, các đầu ra bên ngoài)
Số kênh		6 kênh	2 kênh	2 kênh
Đếm tín hiệu đầu vào	Giai đoạn	Đầu vào 1 pha, đầu vào 2 pha, CW/CCW
	Mức tín hiệu	5 V DC 6.4…11.5 mA	Tiêu chuẩn EIA RS-422-A, mức điều khiển dòng vi sai (AM26LS31 (sản xuất bởi Công ty TNHH Texas Instruments) hoặc tương đương)	[Đầu vào vi sai] Tiêu chuẩn EIA RS-422-A, mức điều khiển dòng vi sai (AM26LS31 [sản xuất bởi Texas Instruments] hoặc tương đương) [Đầu vào DC] 5/12/24 V DC, 7…10 mA
	Đầu vào xung	Đầu vào xung 1 pha (x1, x2), CW/CCW, 2 pha (x1, x2, x4)
Tốc độ đếm (tối đa)		200 kpps	4 Mpps	[Đầu vào vi sai]…8 Mpps [Đầu vào DC]…200 kpps
Chức năng		Chức năng đếm tuyến tính Chức năng đếm vòng Chức năng phát hiện trùng khớp Chức năng cài đặt trước Chức năng đếm xung định kỳ	Chức năng đếm tuyến tính Chức năng đếm vòng Chức năng phát hiện trùng khớp Chức năng so sánh liên tục Chức năng cài đặt trước Chức năng đếm giữ	Chức năng đếm tuyến tính Chức năng đếm vòng Chức năng xuất trùng khớp Chức năng công tắc cam Chức năng cài đặt trước/thay thế Chức năng đếm giữ Chức năng vô hiệu hóa đếm Chức năng đếm mẫu Chức năng đếm xung định kỳ Chức năng vô hiệu hóa đếm/cài đặt trước/thay thế Chức năng đếm giữ/cài đặt trước/thay thế Chức năng đồng hồ nội bộ Chức năng đo tần số Chức năng đo tốc độ quay Chức năng đo xung Chức năng xuất PWM Chức năng đầu vào chung Chức năng đầu ra chung

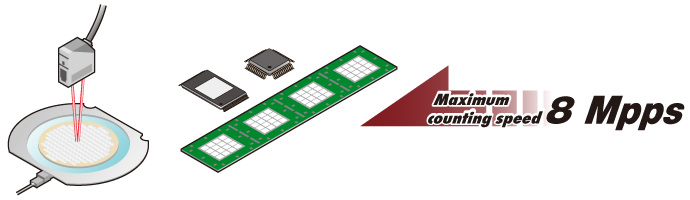

Mô-đun bộ đếm/thời gian đa chức năng (QD65PD2)

Thực hiện theo dõi vị trí cực kỳ chính xác
Tốc độ đếm lên đến 8 Mpps (4 bội số của 2 pha)

Nhiều chức năng được thiết kế để dễ sử dụng

Chức năng đo xung

Với độ phân giải 100 ns, có thể thực hiện đo xung rất chính xác.

Chức năng đầu ra PWM

Kiểm soát chính xác đầu ra PWM lên đến 200 kHz. Với độ phân giải 0.1 µs, có thể kiểm soát rất tinh vi chu kỳ làm việc.

Chức năng công tắc cam

Cấu hình lên đến 16 cài đặt cam và sử dụng tối đa 8 đầu ra chuyên dụng. Chức năng công tắc cam cho phép kiểm soát thời gian rất chính xác.
Thực hiện điều khiển tinh vi bằng cách sử dụng phát hiện trùng khớp

Chức năng đầu ra trùng khớp cho phép hỗ trợ các ứng dụng phức tạp. Tùy thuộc vào tình huống, có thể sử dụng chức năng công tắc cam hoặc chức năng đầu ra trùng khớp.

Mô-đun đầu vào xung cách ly kênh

Mô-đun đầu vào xung cách ly kênh
- QD60P8-G

Mô-đun này phù hợp cho việc đo đếm số lượng xung đầu vào (liên quan đến tốc độ, vòng quay, lưu lượng tức thời, v.v.) và đo lường các đại lượng (chiều dài, lưu lượng tích lũy, v.v.). QD60P8-G hoạt động trên chu kỳ điều khiển 10 ms, do đó thời gian làm mới giá trị tối thiểu là 10 ms. Cài đặt chu kỳ đếm có thể được thay đổi thành thời gian mong muốn cho các giá trị đếm tích lũy và đếm xung trung bình động (đếm xung lấy mẫu).

		QD60P8-G
Số kênh		8 kênh
Đếm tín hiệu đầu vào	Giai đoạn	Đầu vào 1 pha
	Mức tín hiệu	5 V DC/12…24 V DC, ≥ 4 mA
	Đầu vào xung	Đầu vào xung 1 pha
Tốc độ đếm (tối đa)		30 k/10 k/1 k/100/50/10/1/0.1 pps

Danh sách

Số kênh		Tốc độ đếm tối đa	Cách ly kênh	Thông số kỹ thuật đầu vào
Số kênh		Tốc độ đếm tối đa	Cách ly kênh	5 V DC	12 V DC	24 V DC	Đầu ra điều khiển vi sai
2	Đầu vào 2 pha	200 kpps	—	QD62 QD62E QD65PD2			—
		500 kpps		—	—	—	QD62D
		4 Mpps		—	—	—	QD64D2
		8 Mpps		—	—	—	QD65PD2
6	Đầu vào 2 pha	200 kpps	—	QD63P6	—	—	—
8	Đầu vào 1 pha	30 kpps	●	QD60P8-G			—
