Bộ điều khiển MELSEC-Q
Tính năng sản phẩm -CPU-
Mô hình QCPU

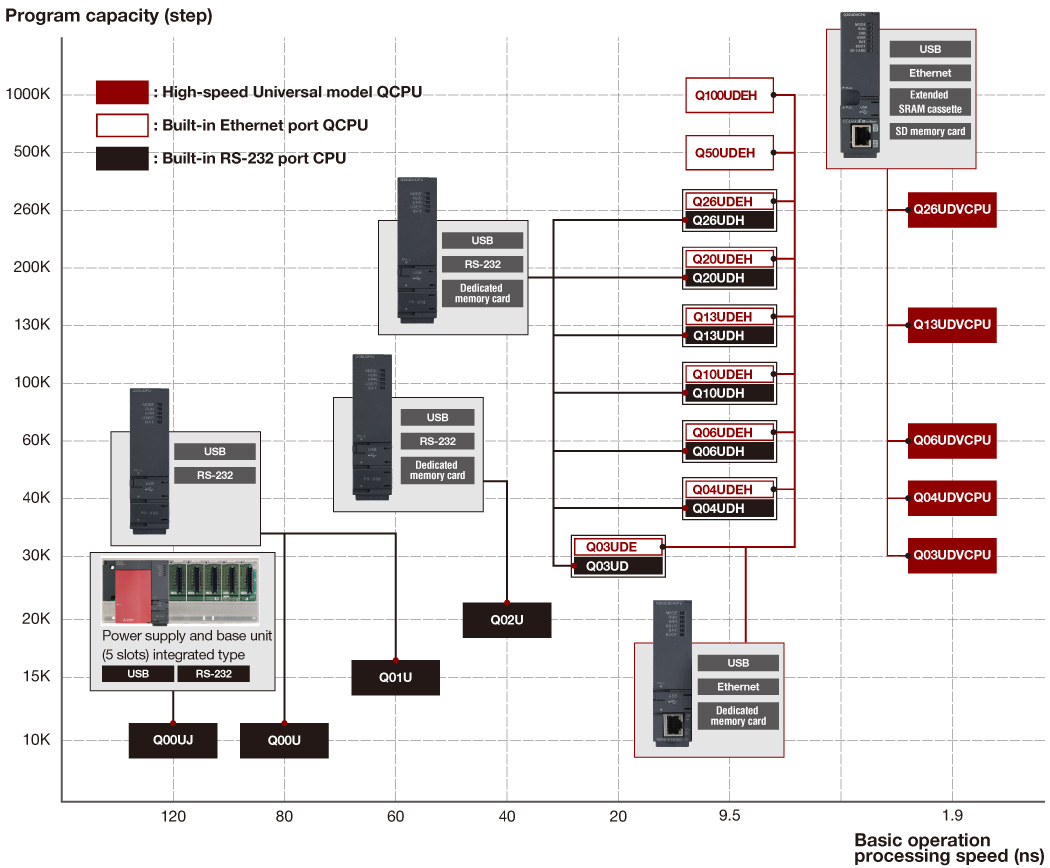

■ MELSEC-Q Series Universal model lineup

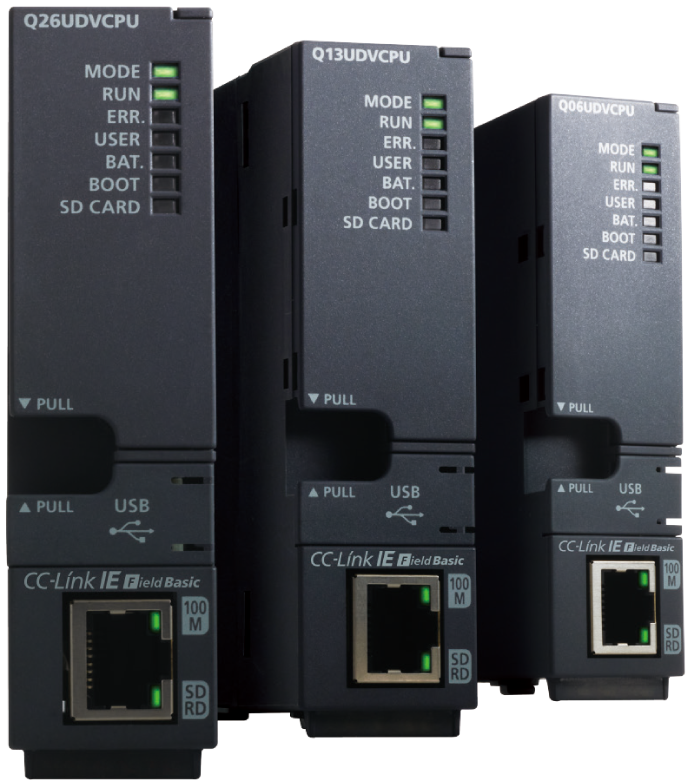

Mô hình QCPU Universal tốc độ cao
Q03UDV, Q04UDV, Q06UDV, Q13UDV, Q26UDV
This CPU type is only supported by GX Works2
(not supported by GX Developer).
■ Mô hình QCPU Universal tốc độ cao
Danh sách
| Mẫu | Chương trình dung lượng |
Thiết bị dung lượng (Tiêu chuẩn thiết bị + Tiêu chuẩn RAM) |
Tiêu chuẩn ROM dung lượng |
Số lượng I/O điểm |
Vận hành cơ bản xử lý tốc độ (lệnh LD) |
Ngoại vi cổng kết nối *1 |
Giao diện thẻ nhớ |
|---|---|---|---|---|---|---|---|
| Q26UDVCPU | 260K bước |
700K từ (60K+640K) |
4102K byte |
4096
điểm |
1.9 ns | USB Ethernet |
Thẻ nhớ SD
(Thẻ nhớ SD, Thẻ nhớ SDHC) *2 |
| Q13UDVCPU | 130K bước |
572K từ (60K+512K) |
2051K byte |
USB Ethernet | |||
| Q06UDVCPU | 60K bước |
424K từ (40K+384K) |
1025.5K byte |
USB Ethernet | |||
| Q04UDVCPU | 40K bước |
168K từ (40K+128K) |
USB Ethernet | ||||
| Q03UDVCPU | 30K bước |
126K từ (30K+96K) |
USB Ethernet | ||||
| Q100UDEHCPU | 1000K bước |
925K từ (29K+896K) |
16384K byte |
9.5 ns | USB Ethernet |
Dedicates thẻ nhớ (thẻ SRAM, thẻ FLASH, thẻ ATA) |
|
| Q50UDEHCPU | 500K bước |
797K từ (29K+768K) |
8092K byte |
USB Ethernet | |||
| Q26UDEHCPU | 260K bước |
669K từ (29K+640K) |
4096K byte |
USB Ethernet | |||
| Q26UDHCPU | USB RS-232 | ||||||
| Q20UDEHCPU | 200K bước |
USB Ethernet | |||||
| Q20UDHCPU | USB RS-232 | ||||||
| Q13UDEHCPU | 130K bước |
541K từ (29K+512K) |
2048K byte |
USB Ethernet | |||
| Q13UDHCPU | USB RS-232 | ||||||
| Q10UDEHCPU | 100K bước |
USB Ethernet | |||||
| Q10UDHCPU | USB RS-232 | ||||||
| Q06UDEHCPU | 60K bước |
413K từ (29K+384K) |
1024K byte |
USB Ethernet | |||
| Q06UDHCPU | USB RS-232 | ||||||
| Q04UDEHCPU | 40K bước |
157K từ (29K+128K) |
USB Ethernet | ||||
| Q04UDHCPU | USB RS-232 | ||||||
| Q03UDECPU | 30K bước |
125K từ (29K+96K) |
20 ns | USB Ethernet | |||
| Q03UDCPU | USB RS-232 | ||||||
| Q02UCPU | 20K bước |
93K từ (29K+64K) |
512K byte |
2048
điểm |
40 ns | USB RS-232 | |
| Q01UCPU | 15K bước |
1024
điểm |
60 ns | USB RS-232 | — | ||
| Q00UCPU | 10K bước |
80 ns | USB RS-232 | ||||
| Q00UJCPU | 29K từ | 256K byte |
256
điểm |
120 ns | USB RS-232 |
- *1. Cổng USB là loại mini-B.
- *2. Việc vận hành các thiết bị không được sản xuất hoặc khuyến nghị là sản phẩm tương thích bởi Mitsubishi Electric không thể được đảm bảo.
