Bộ điều khiển MELSEC-Q

Tính năng sản phẩm -Mạng-

Sản phẩm

Mạng tối ưu có thể mở rộng để phù hợp với bất kỳ kích thước ứng dụng nào

Enhanced information communication by networking is the essential requirement in the automation industry. The MELSEC-Q Series provides an open and seamless network environment integrating the following different level of automation networks: CC-Link IE; high-speed and large capacity Ethernet-based integrated open network that connects shop floor and IT system as the core of e-F@ctory, CC-Link; SEMI certified global standard network originating from Japan and Asia, and AnyWire; sensor level distributed control network.

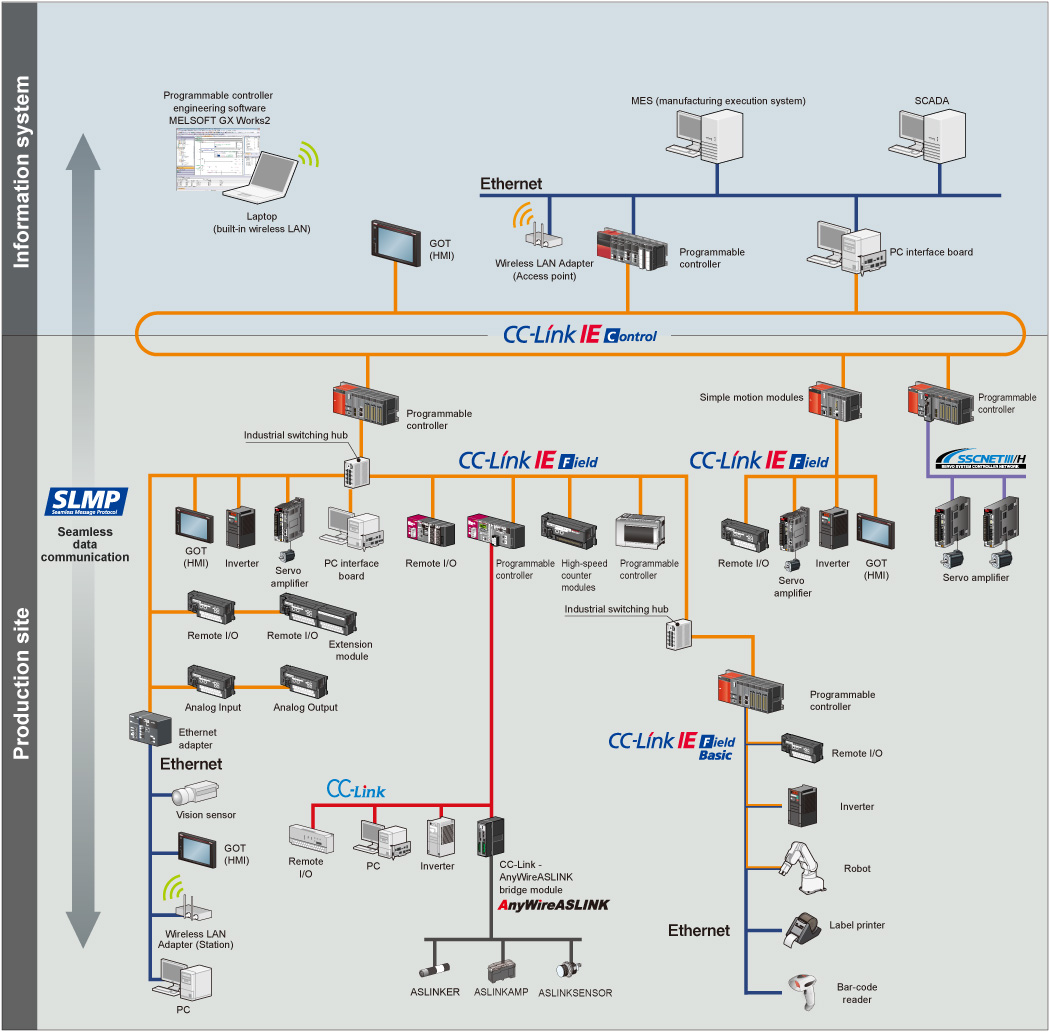

Cấu hình Mạng

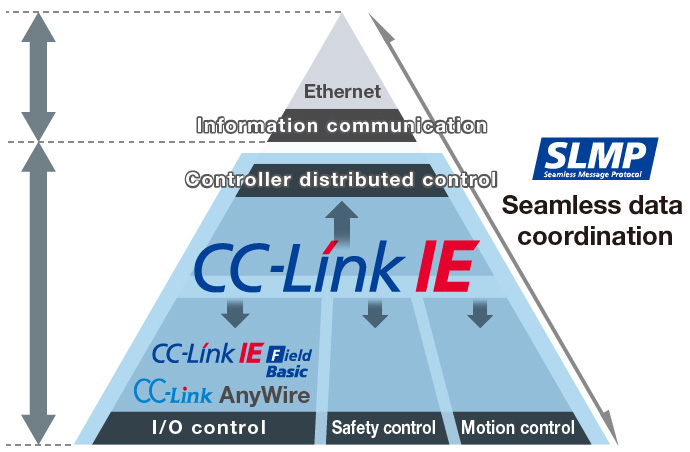

Giao tiếp liền mạch

Seamless data communication through Ethernet, CC-Link IE, and CC-Link allow easy access to information, no matter where it resides on the network. Through this technology, it is possible to “drill down” from the Enterprise or IT layer through multiple networks accessing programming controllers using GX Works2 programming or other related software.
Ngoài ra, nhiều thiết bị hỗ trợ SLMP^*1such as vision sensors and RFID controllers may be connected to the CC-Link IE.

*1. SLMP (Giao thức Tin nhắn Liền mạch) là một giao thức được Hiệp hội Đối tác CC-Link đề xuất.

CC-Link IE Control is a high-reliability distributed control network designed to handle very large data communications (128K word) over a high-speed (1 Gbps) dual loop optical cable topology.

Các mô-đun tương thích: QJ71GP21-SX, QJ71GP21S-SX

CC-Link IE Field is an all-round versatile gigabit Ethernet based network integrating controller, I/O control, safety control, and motion control in a flexible wiring topology supporting star, ring, and line configurations.

Các mô-đun tương thích: QJ71GF11-T2, QS0J71GF11-T2 (điều khiển an toàn), QD77GF4, QD77GF8, QD77GF16 (điều khiển chuyển động)

CC-Link IE Field Network Basic giúp việc tích hợp mạng dễ dàng hơn, vì ngăn xếp giao tiếp chu kỳ của nó dựa trên phần mềm, không yêu cầu một ASIC chuyên dụng giúp giảm chi phí triển khai cho các đối tác thiết bị. CC-Link IE Field Network Basic, là một phần của CC-Link IE, giúp kết nối các thiết bị Ethernet dễ dàng hơn.

Các mô-đun tương thích: QnUDVCPU, QnUDPVCPU

CC-Link là một mạng điều khiển I/O có độ tin cậy cao và tốc độ cao, giúp giảm thiểu dây dẫn trong khi cung cấp các sản phẩm tương thích đa nhà cung cấp. Mạng mở này là một tiêu chuẩn toàn cầu có nguồn gốc từ Nhật Bản và Châu Á.

Mô-đun tương thích: QJ61BT11N

AnyWireASLINK cho phép giám sát tập trung (tính khả thi) trạng thái của tất cả các cảm biến từ bộ điều khiển lập trình, từ đó cải thiện năng suất và giảm bước thao tác.

Các mô-đun tương thích với AnyWireASLINK: QJ51AW12AL, NZ2AW1C2AL

SSCNETⅢ/H là một mạng điều khiển hệ thống servo chuyên dụng tốc độ cao, hiệu suất cao và độ tin cậy cao, cung cấp khả năng dây dẫn linh hoạt khoảng cách xa dựa trên cấu trúc cáp quang.

Các mô-đun tương thích: QD77MS2, QD77MS4, QD77MS16

Mạng này hỗ trợ tiêu chuẩn giao thức giao tiếp BACnet ® chức năng khách. Mạng này chủ yếu được sử dụng để giám sát và điều khiển hệ thống điều hòa không khí, chiếu sáng và phát hiện cháy, v.v. trong các ứng dụng hệ thống tự động hóa tòa nhà.

Các mô-đun tương thích: QnUDVCPU, QJ71E71-100 (chỉ dành cho khách)

Dòng Q hiện đang hỗ trợ giao thức MODBUS ® mạng giao thức, giúp giao tiếp dễ dàng, với nhiều thiết bị MODBUS ® thiết bị nô lệ tương thích với Ethernet MODBUS ® /TCP hoặc giao tiếp nối tiếp RS-232/422/485.

Mô-đun hỗ trợ MODBUS ® /TCP: QJ71MT91 (chức năng chủ/nô lệ), QnUDVCPU, QJ71E71-100 (chỉ dành cho chủ)

Các mô-đun hỗ trợ MODBUS ® : QJ71MB91 (chức năng chủ/nô lệ), QJ71C24N (-R2/R4) (chỉ dành cho chủ)

Mạng truyền thông công nghiệp	Cấp độ Doanh nghiệp mạng	Cấp độ Điều khiển mạng	Mạng cấp độ Thiết bị			Cấp độ Cảm biến mạng
Mạng truyền thông công nghiệp	Thông tin giao tiếp	Bộ điều khiển phân tán kiểm soát	Kiểm soát I/O	Kiểm soát an toàn	Kiểm soát chuyển động	Kiểm soát
Ethernet	●
CC-Link IE Control		●
CC-Link IE Field		●	●	●	●
CC-Link IE Field Network Basic			●
CC-Link			●
AnyWireASLINK						●
SSCNETⅢ/H					●
BACnet ®	●
MODBUS ® /TCP		●
MODBUS ®			●
