Bộ điều khiển MELSEC iQ-RTính năng sản phẩm -CPU-

Mô-đun bộ điều khiển C, mô-đun chức năng thông minh C

Bộ điều khiển C và các mô-đun chức năng thông minh C là các bộ điều khiển nền tảng mở có thể thực thi các chương trình C/C++, dựa trên kiến trúc hệ thống MELSEC, và tận dụng nguồn cung ổn định lâu dài, tính khả dụng cao, chức năng tiên tiến và các tính năng linh hoạt.
Xử lý phức tạp tốc độ cao mà không thể thực hiện bằng chương trình thang được thực hiện trong khi quản lý mô-đun Dòng MELSEC iQ-R và điều khiển I/O trong các chương trình C/C++.

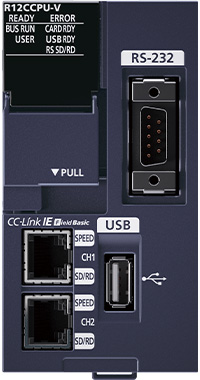

Mô-đun điều khiển C

R12CCPU-V

RAM: 256 MB

• Điều khiển thời gian thực
  Được nhúng với VxWorks ® , bộ điều khiển C thực hiện điều khiển thời gian thực mà có thể không khả thi với một hệ điều hành đa năng.
• Xử lý tốc độ cao
  Lập trình dựa trên ngôn ngữ C (C/C++) thực hiện xử lý tốc độ cao.
• Cấu hình hệ thống dễ dàng hơn
  Mô-đun có thể được sử dụng ngay lập tức vì các chức năng chuyên dụng của bộ điều khiển C đã được cài đặt sẵn.

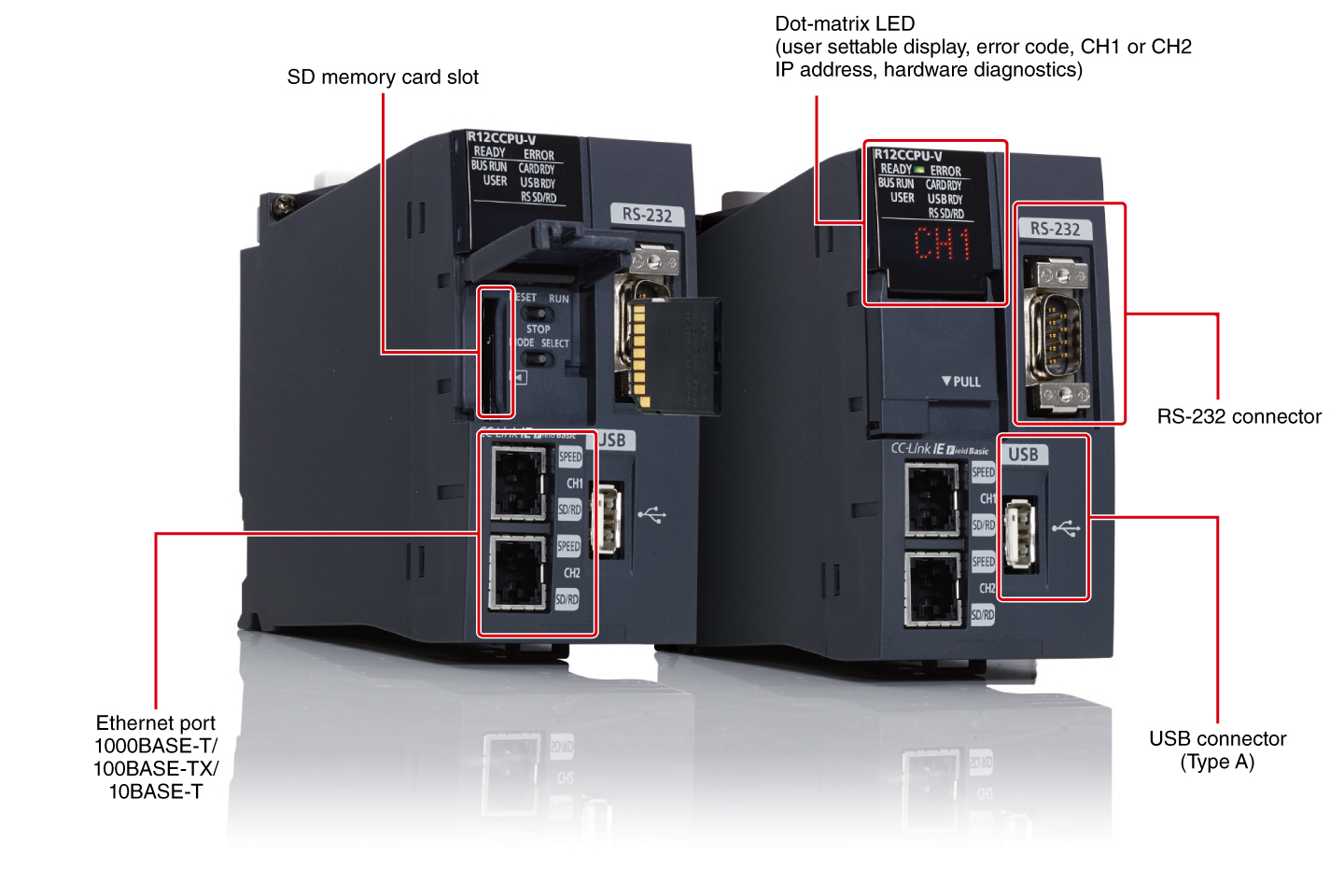

Mô-đun điều khiển C ^{Giao diện}

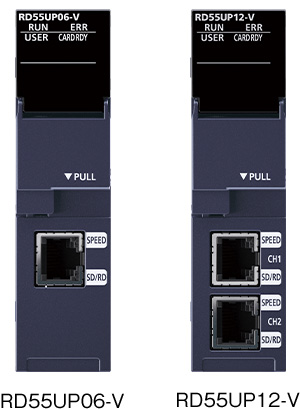

Mô-đun chức năng thông minh C

RD55UP06-V

RAM: 128 MB

RD55UP12-V

RAM: 1 GB

• Kiểm soát phân tán với mô-đun CPU
  Xử lý điều khiển được thực hiện trong mô-đun CPU bộ điều khiển lập trình và xử lý thông tin trong mô-đun chức năng thông minh C, giảm thời gian xử lý tổng thể.
• Mở rộng chức năng của cơ sở hiện có
  Việc triển khai các chức năng như các phép toán phức tạp và chuyển đổi giao thức theo hệ thống hiện tại là khả thi.
• Hỗ trợ nhiều hệ điều hành
  VxWorks ® cải thiện độ chính xác phân tích dữ liệu đã được cài đặt sẵn và Linux ® thực thi Python ® và các ứng dụng như vậy được sử dụng cho học máy có thể được cài đặt. ^*1

• *1. Sản phẩm này đã được cài đặt sẵn VxWorks ® . Đối với Linux ® , hình ảnh hệ điều hành cần được tải xuống riêng.

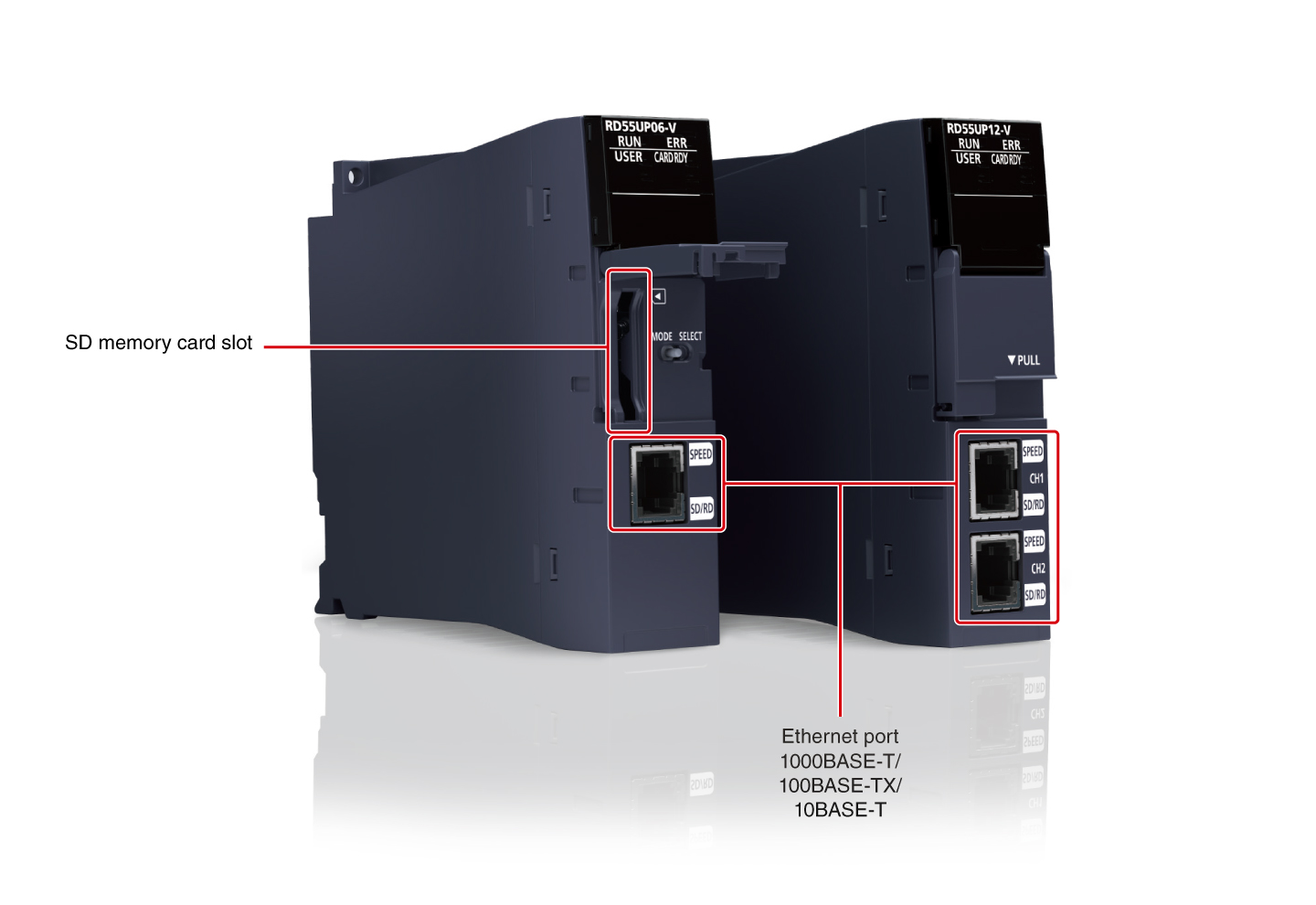

Mô-đun chức năng thông minh C ^{Giao diện}

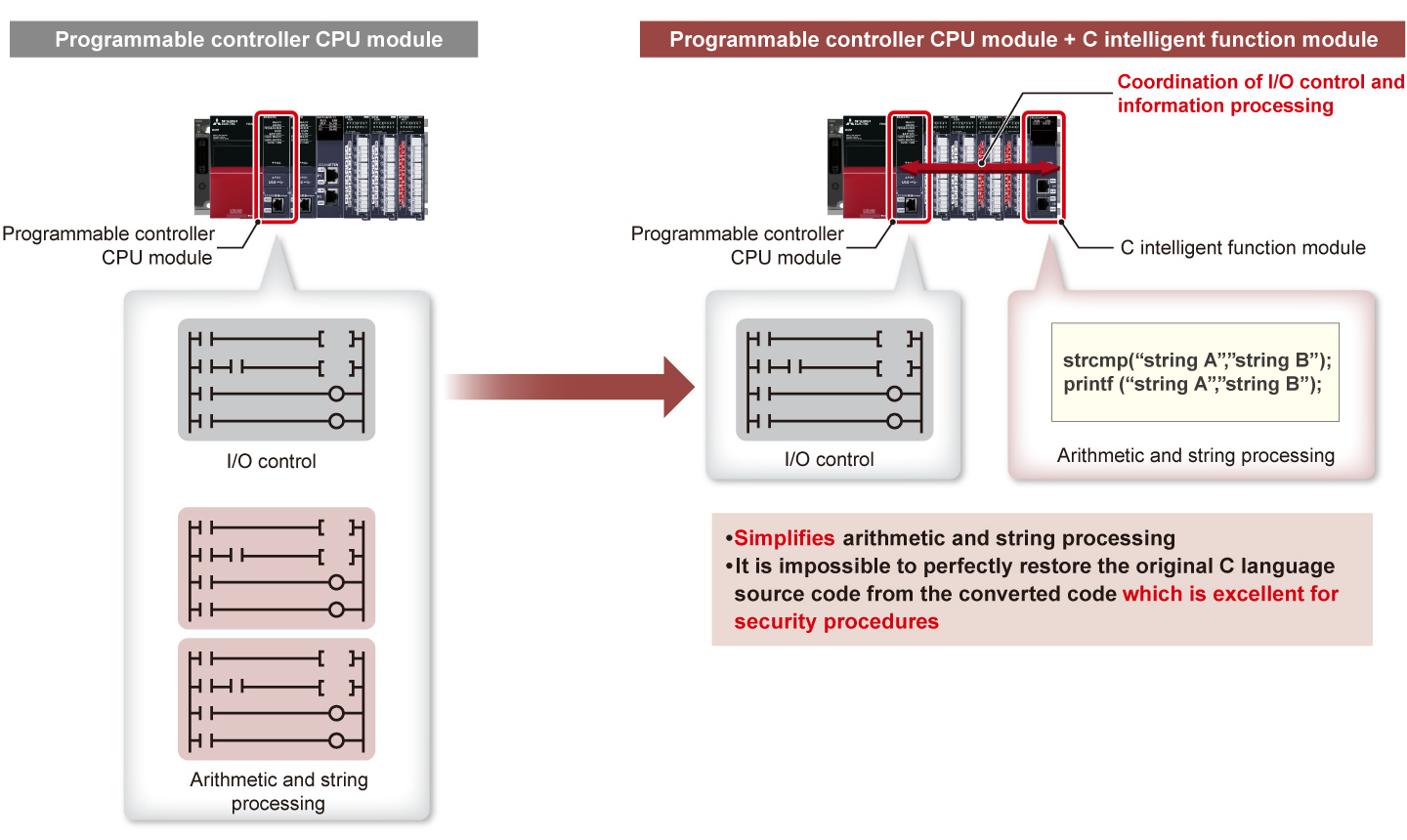

Tính năng ^{Xử lý thông tin phức tạp trở nên dễ dàng trong C/C++}

• Chương trình C/C++
• Lập trình dễ dàng
• Bảo vệ thông minh

• Xử lý thông tin phức tạp (tính toán phức tạp và xử lý chuỗi) dễ dàng hơn nhiều trong các chương trình C/C++ so với việc triển khai dưới dạng sơ đồ bậc thang.
• Quyền sở hữu trí tuệ được đơn giản hóa bằng cách tách biệt nó khỏi chương trình bậc thang bằng cách sử dụng mô-đun Bộ điều khiển C hoặc mô-đun chức năng thông minh C, ngăn chặn rò rỉ công nghệ độc quyền.

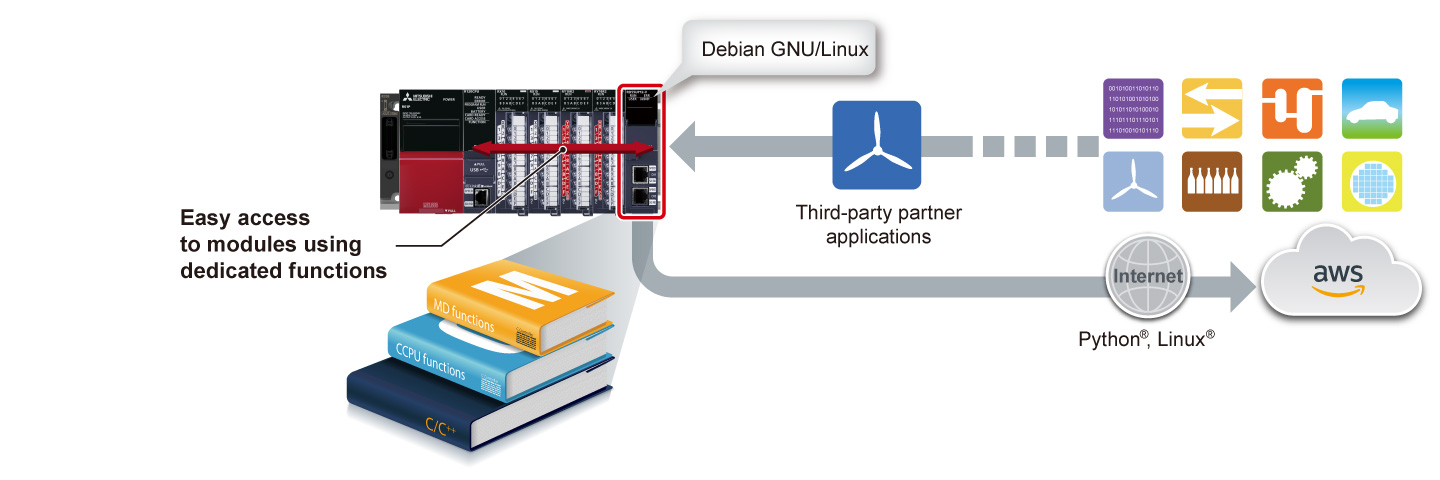

Phát triển dễ dàng hơn bằng cách sử dụng các chức năng chuyên dụng và ứng dụng đối tác

• Chức năng và thư viện chuyên dụng
• Ứng dụng đối tác
• Debian GNU/Linux

• Dễ dàng truy cập vào các mô-đun bằng cách sử dụng các chức năng chuyên dụng và thư viện truyền thông. Ngoài ra, bằng cách tận dụng các ứng dụng đối tác hỗ trợ các tính năng thiết bị sản xuất khác nhau, nhiều hệ thống có thể được cấu hình.
• Mô-đun chức năng thông minh C sử dụng Debian GNU/Linux cho phép máy móc tận dụng công nghệ xử lý dữ liệu mới nhất được phát triển bởi cộng đồng, giúp giảm thời gian phát triển.
• Các tính năng chính như vận hành từ xa, bảo trì dự đoán và bảo trì từ xa của máy móc có thể được triển khai dễ dàng trong mô-đun chức năng thông minh C thông qua kết nối với các dịch vụ đám mây của bên thứ ba.

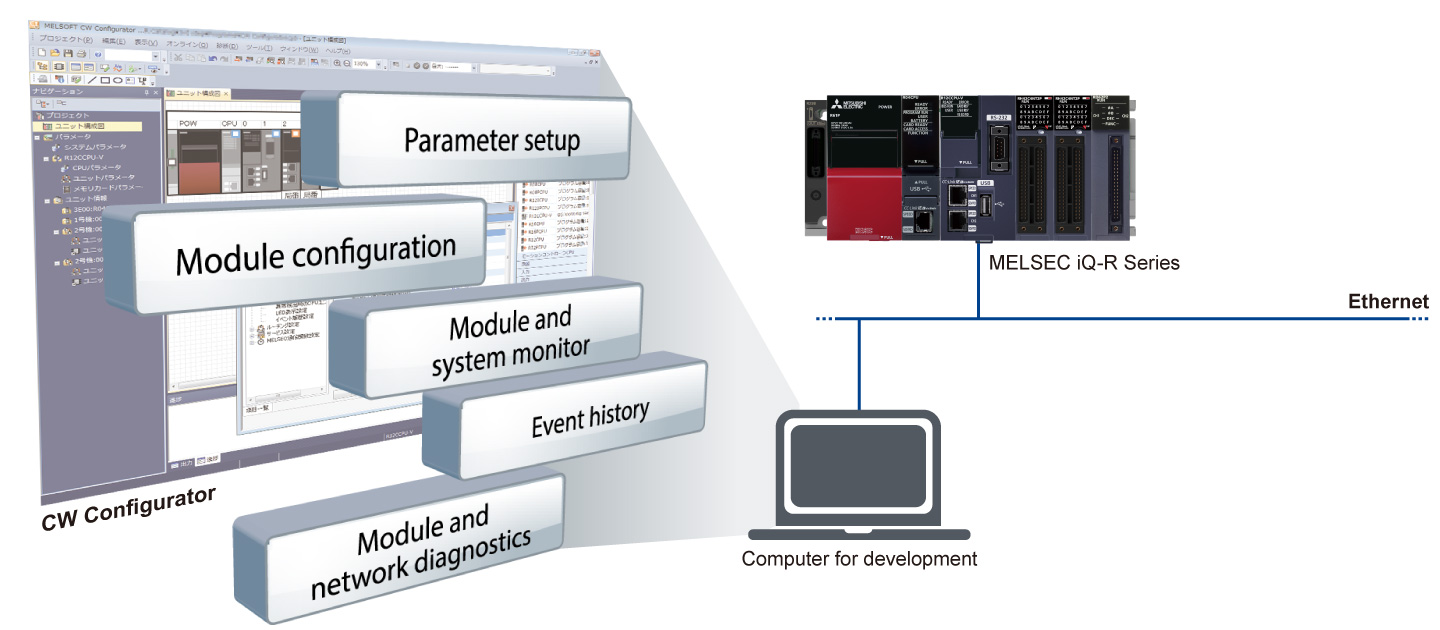

Thiết lập tham số, chẩn đoán, giám sát và kiểm tra dễ dàng trong môi trường phát triển chuyên dụng. R12CCPU-V

• Thiết lập dễ dàng
• Chẩn đoán dễ dàng

• CW Configurator cho phép thiết lập tham số, chẩn đoán mô-đun, giám sát và kiểm tra các mô-đun khác nhau của Dòng MELSEC iQ-R/Q bao gồm cả mô-đun Bộ điều khiển C.
• Việc sử dụng CW Configurator dễ dàng như việc sử dụng phần mềm kỹ thuật GX Works3, có giao diện tương tự.

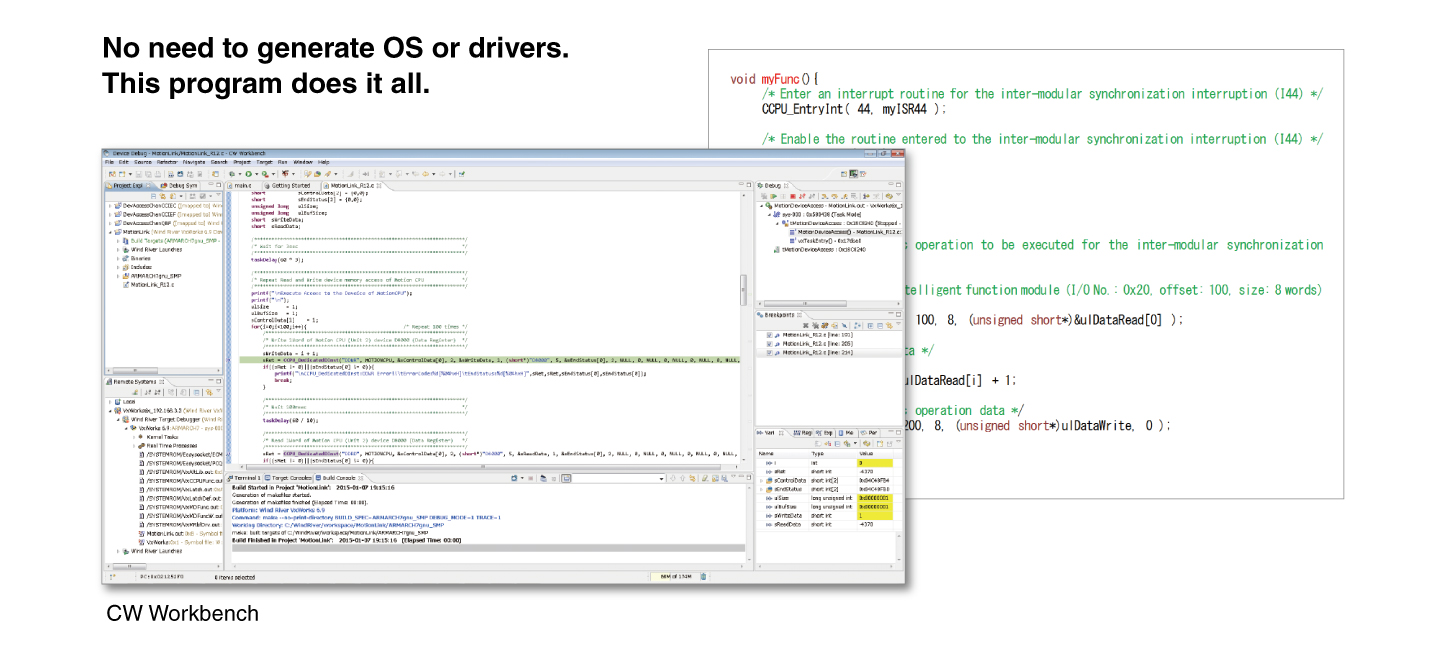

Phát triển ứng dụng trong các bước đơn giản

• Lập trình dễ dàng
• Mô phỏng không cần phần cứng

• Phát triển ứng dụng với mô-đun Bộ điều khiển C dễ dàng vì không cần phát triển trình điều khiển bổ sung, từ đó cung cấp một môi trường phát triển nhúng quy mô đầy đủ với chi phí tương đối thấp.
• CW Workbench cho phép lập trình bằng C/C++.
• CW-Sim/CW-Sim Standalone cho phép mô phỏng VxWorks. ® mà không cần bất kỳ phần cứng nào.

Thông số kỹ thuật

Thông số kỹ thuật mô-đun bộ điều khiển C

• *2. VxWorks ® 6.9 và Wind River ® Workbench 3.3 là sản phẩm của Wind River Systems, Inc. tại Hoa Kỳ.
  Đối với bất kỳ yêu cầu nào về sản phẩm của Wind River Systems, Inc. tại Hoa Kỳ, vui lòng tham khảo các hướng dẫn sử dụng của sản phẩm Wind River Systems hoặc liên hệ với Wind River Systems, Inc. tại Nhật Bản.
  Vui lòng truy cập vào trang web dưới đây.
  www.windriver.com

Thông số kỹ thuật mô-đun chức năng thông minh C

• *3. VxWorks ® 6.9 và Wind River ® Workbench 3.3 là sản phẩm của Wind River Systems, Inc. tại Hoa Kỳ.
  Đối với bất kỳ yêu cầu nào về sản phẩm của Wind River Systems, Inc. tại Hoa Kỳ, vui lòng tham khảo các hướng dẫn sử dụng của sản phẩm Wind River Systems hoặc liên hệ với Wind River Systems, Inc. tại Nhật Bản.
  Vui lòng truy cập vào trang web dưới đây.
  www.windriver.com
• *4. Việc cài đặt và giám sát mô-đun được tích hợp trong phần mềm kỹ thuật GX Works3.
