Bộ điều khiển MELSEC iQ-RTính năng sản phẩm - Đo lường năng lượng -

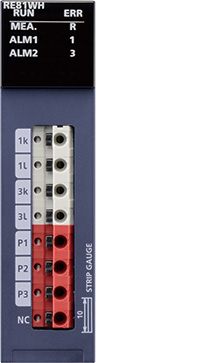

Mô-đun đo lường năng lượng
Mô-đun đo lường năng lượng có thể xử lý dữ liệu đo được với chu kỳ làm mới 10 ms và lý tưởng cho việc tiết kiệm năng lượng và bảo trì dự đoán tại hiện trường sản xuất.
Tính năng <sup>Đo lường năng lượng chi tiết cao với cài đặt và lắp đặt đơn giản</sup>
- Lắp đặt và cài đặt dễ dàng
- Đo lường chi tiết cao

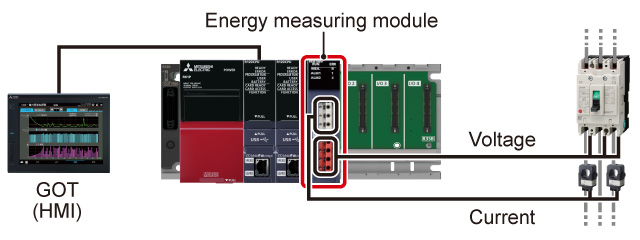

- Bằng cách lắp đặt trực tiếp mô-đun vào một khe trống của đơn vị cơ sở, các chức năng đo lường có thể được thêm vào mà không cần thay đổi bố cục trong bảng điều khiển
- Cài đặt được thực hiện dễ dàng với phần mềm kỹ thuật GX Works3 mà không cần phát triển chương trình

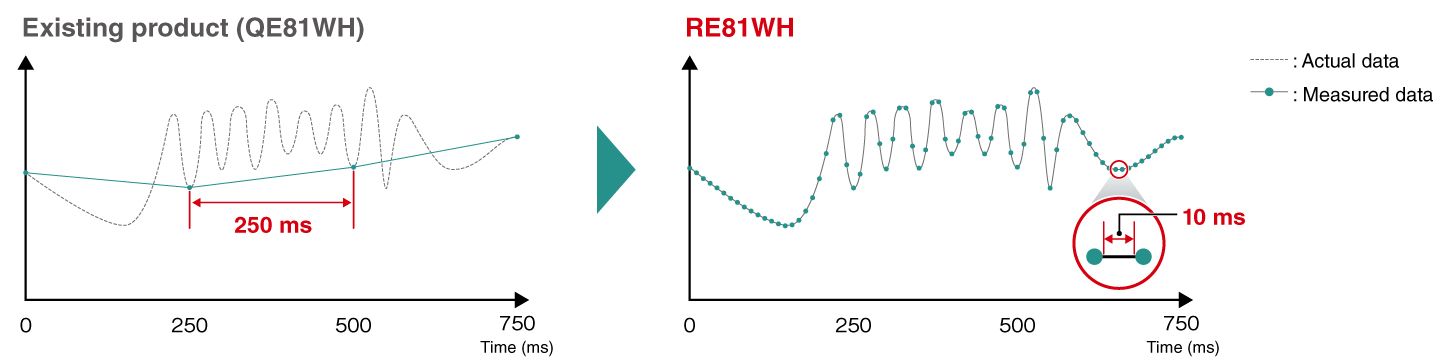

- Đo lường năng lượng chi tiết cao với chu kỳ làm mới 10 ms, lý tưởng cho thiết bị sản xuất trong ngành công nghiệp đồ uống và bán dẫn
Trực quan hóa CO 2 khí thải và các dữ liệu khác phối hợp với gói khởi động e-F@ctory
- CO 2 quản lý khí thải
- Trực quan hóa
- CO 2 khí thải, mức tiêu thụ năng lượng cụ thể, khối lượng sản xuất và năng lượng điện có thể được kiểm tra dễ dàng với các dự án mẫu miễn phí của bộ điều khiển lập trình và GOT (HMI)
- CO 2 khí thải được hiển thị trên GOT (HMI) cho phép giám sát theo thời gian thực tại khu vực sản xuất. Điều này sẽ giúp nâng cao nhận thức về CO 2 giảm phát thải trong sản xuất
- Dữ liệu năng lượng điện và khối lượng sản xuất được lưu trữ để phân tích tổn thất năng lượng theo từng dây chuyền sản xuất và quy trình thiết bị
Thông số kỹ thuật <sup>Thông số kỹ thuật mô-đun đo lường năng lượng</sup>
| Mục | RE81WH |
|---|---|
| Số lượng mạch có thể đo | 1 |
| Hệ thống dây pha | Dây đơn pha 2 dây, đơn pha 3 dây, ba pha 3 dây thông dụng |
| Mạch dòng điện (A AC) |
5, 50, 100, 250, 400, 600
*1
5 *2 |
| Mạch điện áp | |
| Dây đơn pha 2 dây, ba pha 3 dây (V AC) | 110, 220 thông dụng *3 |
| Dây đơn pha 3 dây (V AC) | 110 (1-2 dây, 2-3 dây), 220 (1-3 dây) |
| Thông số kỹ thuật đo lường | |
| Chu kỳ làm mới dữ liệu (ms) | 10…10000 *4 |
| Các mục đo | Dòng điện, nhu cầu dòng điện, điện áp, công suất
điện, nhu cầu công suất điện, công suất phản
kháng, công suất biểu kiến, dòng điện hài, điện áp hài, tần số, hệ số công suất, năng lượng điện, năng lượng phản kháng |
- *1. Giá trị khi sử dụng cảm biến dòng điện loại tách riêng. Mỗi giá trị chỉ ra giá trị dòng điện chính của cảm biến.
- *2. Giá trị khi sử dụng cảm biến dòng điện 5 A chuyên dụng. Cảm biến dòng điện 5 A được sử dụng với cấu hình hai giai đoạn kết hợp với biến dòng (CT). Giá trị dòng điện chính có thể được thiết lập lên đến 6000 A.
- *3. Có thể thiết lập lên đến 6600 V kết hợp với biến áp điện áp (VT).
- *4. Có thể được thiết lập theo từng bước 10 ms.
