Bộ điều khiển MELSEC iQ-RTính năng sản phẩm -Mạng-

Sản phẩm

Mô-đun giao diện Ethernet

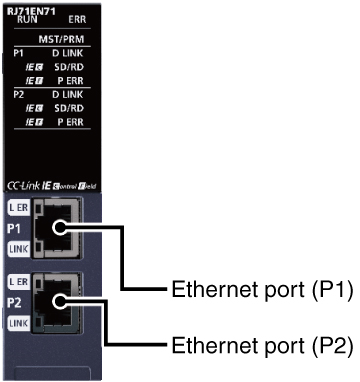

Mô-đun được trang bị hai cổng có thể được sử dụng như một Ethernet chung, Mạng điều khiển CC-Link IE (cáp xoắn) hoặc Mạng CC-Link IE Field.

RJ71EN71

Danh sách các mẫu áp dụng cho chức năng Giao tiếp Thiết bị Cơ bản

Nhà sản xuất	Loại thiết bị	Mẫu	Phiên bản phần mềm của công cụ kỹ thuật	Phiên bản firmware của RJ71EN71 và RnENCPU (phần mạng)
Công ty Điện YASKAWA	Robot công nghiệp	YRC1000 DX200 FS100	“1.075D” hoặc phiên bản mới hơn	“56” hoặc phiên bản mới hơn
Mitsubishi Electric		CR800	“1.075D” hoặc phiên bản mới hơn	“56” hoặc phiên bản mới hơn
FANUC		R-30iB	“1.085P” hoặc phiên bản mới hơn	“59” hoặc phiên bản mới hơn
ROBOT ĐẠI DIỆN		UR3e UR5e UR10e UR16e	“1.085P” hoặc phiên bản mới hơn	“59” hoặc phiên bản mới hơn
ROBOT ĐẠI DIỆN		UR3e UR5e UR10e UR16e (máy chủ bảng điều khiển)	“1.100E” hoặc phiên bản mới hơn	“59” hoặc phiên bản mới hơn
NACHI-FUJIKOSHI		Bộ điều khiển FD	“1.110Q” hoặc phiên bản mới hơn	“59” hoặc phiên bản mới hơn
DENSO WAVE		RC8	“1.115V” hoặc phiên bản mới hơn	“59”以降
RKC INSTRUMENT	Bộ điều khiển nhiệt độ	Dòng FB FB100 FB400 FB900	“1.085P” hoặc phiên bản mới hơn	“59” hoặc phiên bản mới hơn
		Dòng SRZ (COM-JL) Z-TIO Z-DIO	“1.085P” hoặc phiên bản mới hơn	“59” hoặc phiên bản mới hơn
		Dòng SRZ (COM-ME-1) Z-TIO Z-DIO	“1.085P” hoặc phiên bản mới hơn	“59” hoặc phiên bản mới hơn
Azbil		NX-D NX-S NX-DX NX-DY	“1.085P” hoặc phiên bản mới hơn	“59” hoặc phiên bản mới hơn
Yokogawa Electric		UTAdvanced UT75A UT55A UT35A UP55A UP35A	“1.090U” hoặc phiên bản mới hơn	“59” hoặc phiên bản mới hơn
Mitsubishi Electric	Máy cắt điện dạng khối với đơn vị hiển thị đo lường	NF250 NF400 NF630 NF800	“1.095Z” hoặc phiên bản mới hơn	“71” hoặc phiên bản mới hơn
	Đơn vị đo điện năng	EcoMonitorLight EMU4-BD1-MB EMU4-HD1-MB	“1.100E” hoặc phiên bản mới hơn	“71” hoặc phiên bản mới hơn
		EcoMonitorLight EMU4-BD1A-MB EMU4-HD1A-MB	“1.095Z” hoặc phiên bản mới hơn	“71” hoặc phiên bản mới hơn
		EcoMonitorPlus EMU4-BM1-MB EMU4-HM1-MB EMU4-A2 EMU4-VA2 EMU4-AX4 EMU4-PX4	“1.095Z” hoặc phiên bản mới hơn	“71” hoặc phiên bản mới hơn
Omron	hệ thống RFID	Dòng V680S V680S-HMD63-ETN V680S-HMD64-ETN V680S-HMD66-ETN	“1.095Z” hoặc phiên bản mới hơn	“71” hoặc phiên bản mới hơn
Omron	hệ thống RFID	Dòng V780 V780-HMD68-ETN-□□	“1.105K” hoặc phiên bản mới hơn	“71” hoặc phiên bản mới hơn
KEYENCE	Máy ghi	TR-H TR-W	“1.095Z” hoặc phiên bản mới hơn	“59” hoặc phiên bản mới hơn
Yokogawa Electric	Máy ghi	GP10 GX10	“1.100E” hoặc phiên bản mới hơn	“59” hoặc phiên bản mới hơn
Mitsubishi Electric	Thiết bị Đo lường Đa năng Điện tử	Dòng ME96 ME96SSRB-MB ME96SSHB-MB	“1.095Z” hoặc phiên bản mới hơn	“71” hoặc phiên bản mới hơn
Omron	Nguồn điện chế độ chuyển đổi	S8VK-X	“1.100E” hoặc phiên bản mới hơn	“59” hoặc phiên bản mới hơn
Công ty Thép Nhật Bản	Máy ép nhựa	J-ADS	“1.100E” hoặc phiên bản mới hơn	“59” hoặc phiên bản mới hơn
Sumitomo Heavy Industries		Dòng SE-EV□	“1.110Q” hoặc phiên bản mới hơn	“77” hoặc phiên bản mới hơn
Sumitomo Heavy Industries		Dòng SE□	“1.115V” hoặc phiên bản mới hơn	“77” hoặc phiên bản mới hơn
TOYO INNOVEX		Si-6S Si-6	“1.115V” hoặc phiên bản mới hơn	“77” hoặc phiên bản mới hơn
Silex Technology	Bộ chuyển đổi giao thức *5	FBR-100AN FBR-100	“1.105K” hoặc phiên bản mới hơn	“59” hoặc phiên bản mới hơn
SATO	Máy in mã vạch	CL4NX(-J) PLUS CL6NX(-J) PLUS	“1.110Q” hoặc phiên bản mới hơn	“59” hoặc phiên bản mới hơn
Thư viện Đa mục đích	SLMP	SLMP	“1.115V” hoặc phiên bản mới hơn	“75” hoặc phiên bản mới hơn
Thư viện Đa mục đích	Thiết bị tương thích MODBUS/TCP	MODBUS/TCP	“1.100E” hoặc phiên bản mới hơn	“75” hoặc phiên bản mới hơn

Tính năng <sup>Chia sẻ dữ liệu dễ dàng với các bộ điều khiển lập trình bên thứ ba mà không cần chương trình</sup>

Giao tiếp không cần chương trình

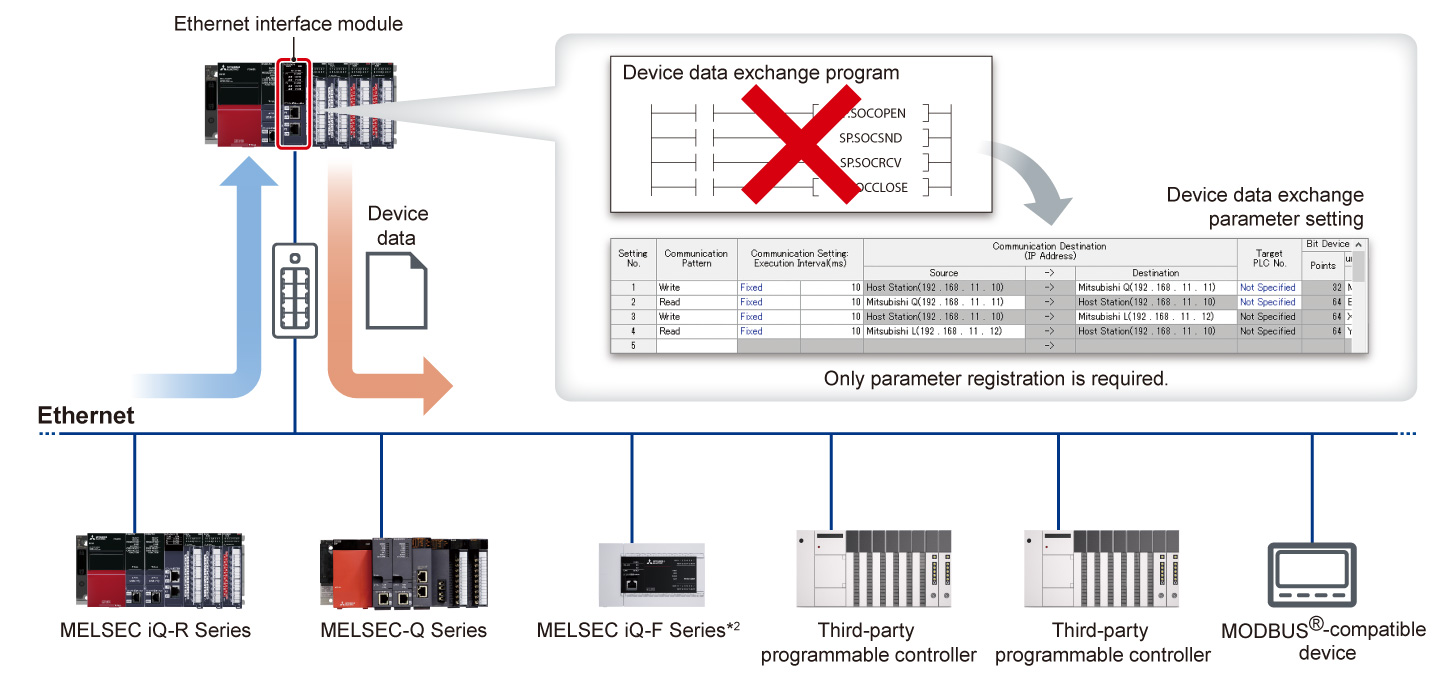

Mô-đun giao diện Ethernet cho phép trao đổi dữ liệu thiết bị thông qua việc đăng ký tham số với các bộ điều khiển lập trình Mitsubishi Electric cũng như các bộ điều khiển lập trình bên thứ ba (chức năng giao tiếp CPU cơ bản)^*1
Việc thu thập dữ liệu dễ dàng hơn mà không cần thay đổi chương trình của các bộ điều khiển lập trình hiện có

*1. Bấm vào đây để biết danh sách các thiết bị có thể kết nối

*2. Chỉ được hỗ trợ bởi cổng Ethernet tích hợp.

Hai cổng Ethernet hỗ trợ hai mạng

Tính tương thích với nhiều mạng

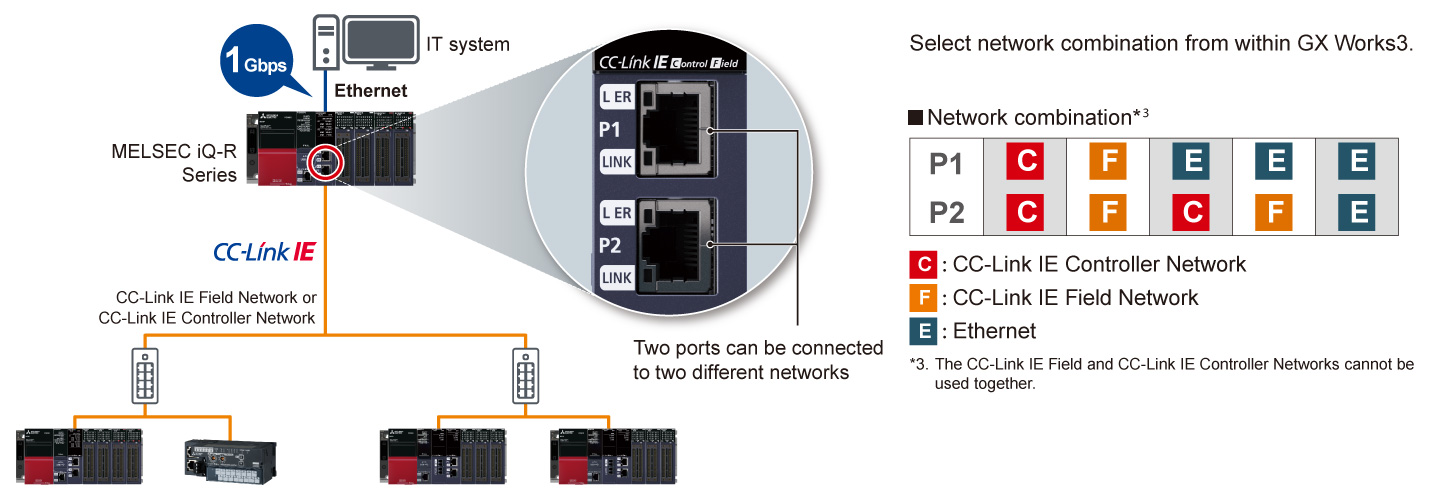

Được trang bị hai cổng Ethernet, mô-đun cho phép giao tiếp Ethernet, Mạng điều khiển CC-Link IE và Mạng CC-Link IE Field. Các mạng khác nhau có thể được kết nối đồng thời với hai cổng Ethernet.

Truy cập thông tin của thiết bị bên thứ ba (khu vực bộ nhớ)

Giao tiếp không cần chương trình

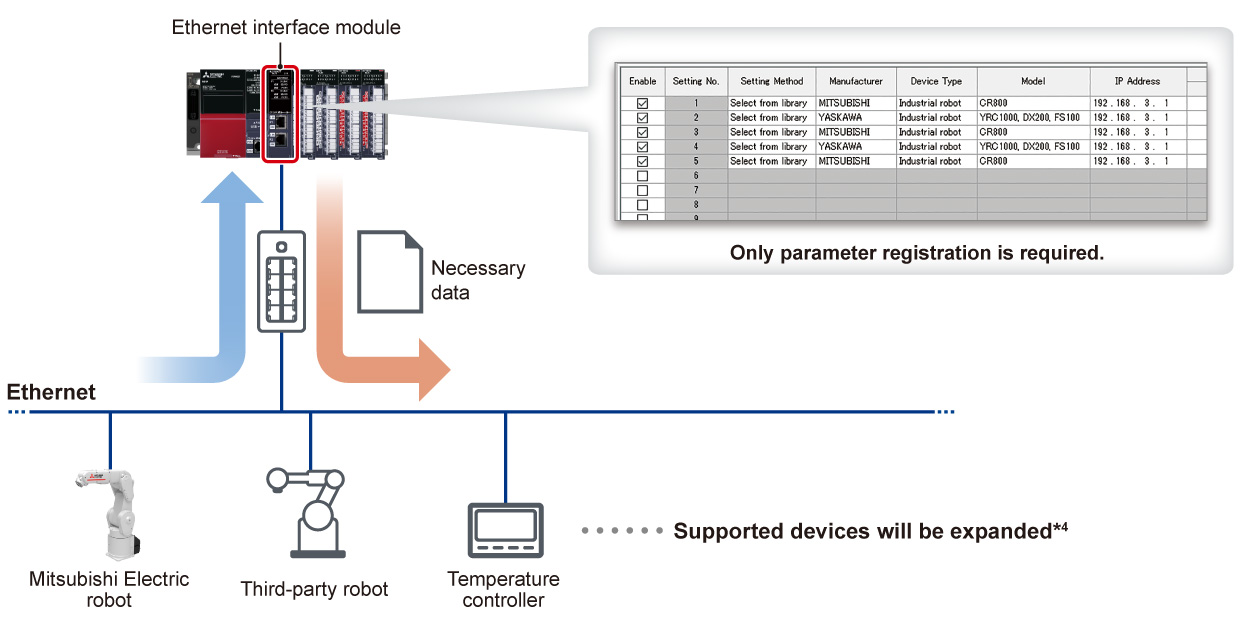

Chức năng giao tiếp thiết bị cơ bản cho phép giao tiếp không chỉ với các thiết bị Mitsubishi Electric mà còn với các thiết bị bên thứ ba (robot, bộ điều khiển nhiệt độ, v.v.) để thu thập thông tin khác nhau như thông tin hoạt động và chẩn đoán.
Đọc/ghi dữ liệu cần thiết trong thiết bị mục tiêu chỉ bằng cách chọn một lệnh. Điều này hữu ích khi truy cập dữ liệu độc quyền trong một thiết bị cụ thể.

*4. Để biết thêm chi tiết về các thiết bị tương thích, vui lòng tham khảo“MELSEC iQ-R Simple Device Communication Library Reference Manual (SH-082515ENG)” .

Thông số kỹ thuật <sup>Thông số kỹ thuật mô-đun giao diện Ethernet</sup>

Mục	RJ71EN71^*6
Thông số kỹ thuật truyền dẫn
Tốc độ truyền dữ liệu (bps)	1G/100M/10M
Giao diện	Cổng RJ45 (Tự động MDI/MDI-X)
Kích thước khung tối đa (byte)	1518/9022 (khi sử dụng khung jumbo)
Phiên bản IP	Tương thích với IPv4
Bộ nhớ lưu trữ dữ liệu gửi/nhận
Số lượng kết nối mở đồng thời	128
Bộ đệm cố định	5K từ x 16 (chỉ P1 có thể được sử dụng)
Giao tiếp socket	5K từ × 48 (khi chỉ sử dụng P1), 5K từ × 112 (khi chỉ sử dụng P1/P2)
Bộ đệm truy cập ngẫu nhiên	6K từ × 1
Giao tiếp CPU đơn giản	●
MODBUS ® /Giao tiếp TCP	● ^*7
Thông số kỹ thuật cáp mạng CC-Link IE Field/Controller
Cáp kết nối	Cáp Ethernet (Loại 5e hoặc cao hơn, được bảo vệ kép/STP)

*5. Đối với các thiết bị tương thích, vui lòng tham khảo trang web của nhà sản xuất.
*6. Thông số kỹ thuật khác nhau cho chế độ Ethernet tương thích với Dòng MELSEC-Q.
*7. MODBUS ® Chức năng chủ /TCP được hỗ trợ khi sử dụng với chức năng giao tiếp CPU cơ bản hoặc chức năng hỗ trợ giao thức đã định nghĩa.
