Bộ điều khiển MELSEC iQ-RTính năng sản phẩm -Mạng-
Mô-đun mạng
Danh mục mô-đun mạng đáp ứng nhu cầu mới cho các mạng công nghiệp: tối ưu hóa toàn hệ thống bao gồm điều khiển tốc độ cao, quản lý dữ liệu dung lượng lớn, dây điện linh hoạt và thiết lập/bảo trì dễ dàng trong sản xuất.

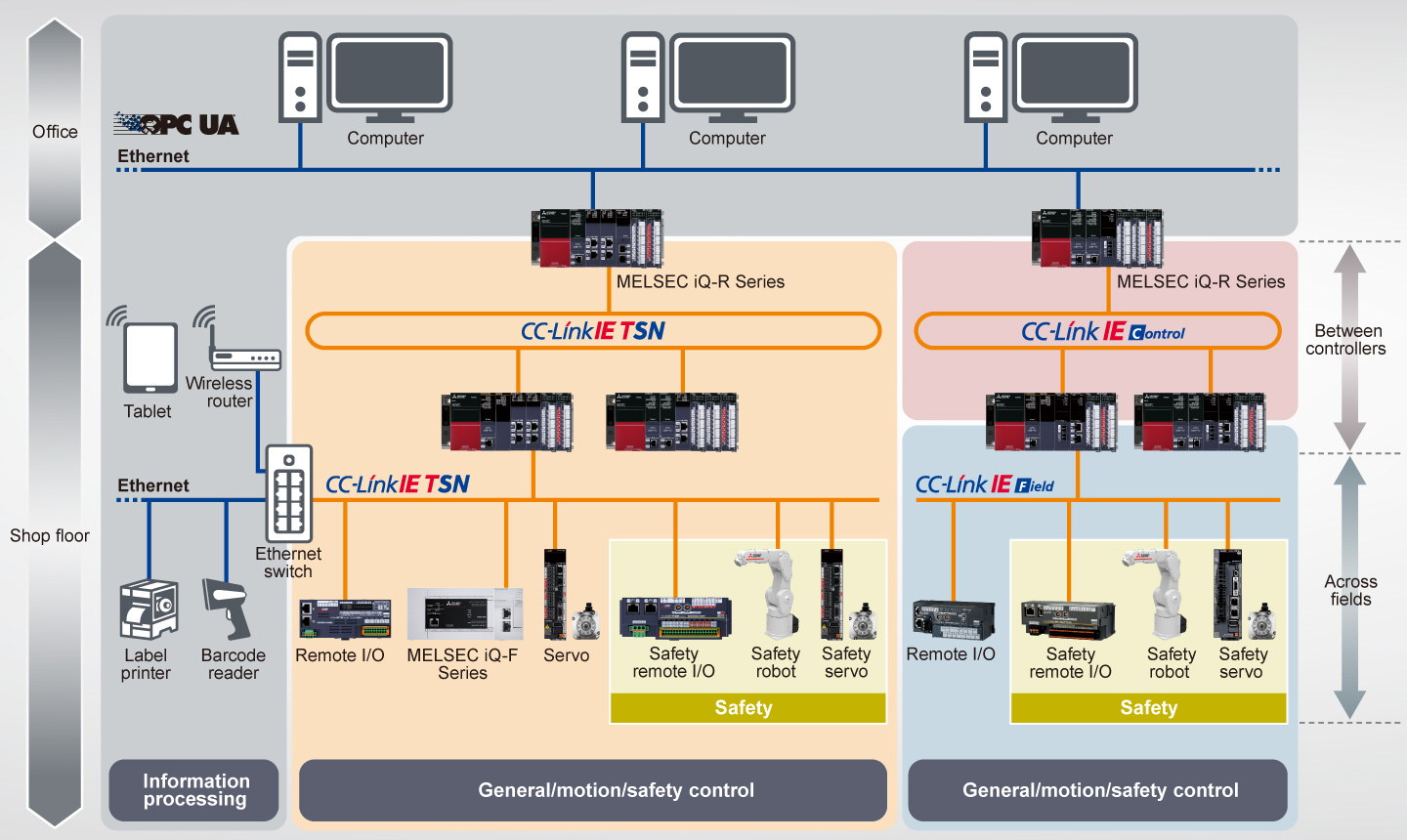

Mạng lưới tích hợp mở trong toàn bộ doanh nghiệp sản xuất
- Tích hợp thông tin truyền thông hệ thống CNTT và thông tin truyền thông điều khiển thời gian thực trên cùng một mạng
- Đồng bộ hóa thời gian chính xác cao trong khoảng ±1 µs giữa các trạm kết nối, cho phép phân tích chuỗi thời gian chính xác khi xảy ra lỗi
- Kiểm soát chuyển động chính xác cao với thời gian chu kỳ truyền thông tối thiểu chỉ 31.25 µs *1
- *1. Giá trị này đạt được khi chế độ vận hành nhanh của mô-đun chuyển động (RD78GH) được sử dụng. Để biết thêm chi tiết, vui lòng tham khảo Hướng dẫn sử dụng Mô-đun Chuyển động MELSEC iQ-R (Ứng dụng) (IB-0300411ENG) .
Mạng điều khiển phân tán tốc độ cao, dung lượng lớn và độ tin cậy cao cho các bộ điều khiển
- Thực hiện băng thông dữ liệu lớn 128K từ (điểm liên kết tối đa) và truyền thông tốc độ cao 1 Gbps
- Nhiều chức năng như mạng quang hai vòng và nguồn điện bên ngoài cho phép hệ thống điều khiển phân tán độ tin cậy cao
Mạng trường thực hiện dây điện linh hoạt cao
- Cho phép kiểm soát an toàn và kiểm soát chuyển động cũng như truyền thông giữa nhiều bộ điều khiển và kiểm soát I/O
- Thực hiện các cấu trúc dây điện linh hoạt theo bố trí của dây chuyền sản xuất, thiết bị và máy móc
Tính năng mạng
Có thể chọn mạng tốt nhất cho từng ứng dụng. *2
| Mục |
|
|
|
|||
|---|---|---|---|---|---|---|
| Cáp truyền thông |
Ethernet cáp |
Ethernet cáp |
Sợi quang cáp |
Ethernet cáp |
||
| Các ứng dụng chính |
Giữa các bộ điều khiển |
● | ● | ● | ||
| Trên các lĩnh vực |
Chung kiểm soát |
● | - | ● | ||
Chuyển động kiểm soát |
● | - | ● | |||
An toàn kiểm soát |
● | - | ● | |||
| Tốc độ truyền tải | 1 Gbps/100 Mbps | 1 Gbps | 1 Gbps | |||
| Số lượng tối đa các trạm có thể kết nối | 121 *3 | 120 | 121 *3 | |||
| Giao tiếp TCP/IP hỗn hợp | ● | - | - | |||
| Điểm liên kết tối đa trên mỗi mạng |
Đầu vào từ xa (RX), đầu ra từ xa (RY) |
16384 điểm, 2KB | - | 16384 điểm, 2KB | ||
| Đăng ký từ xa (RWw, RWr) | 8192 điểm, 16KB | - | 8192 điểm, 16KB | |||
| Rơ-le liên kết (LB) | 32768 điểm, 4 KB Đối với điểm mở rộng: 131072 điểm, 16 KB |
32768 điểm, 4KB Đối với điểm mở rộng: 65536 điểm, 8KB |
- | |||
| Đăng ký liên kết (LW) | 16384 điểm, 32 KB Đối với điểm mở rộng: 524288 điểm, 1024 KB |
131072 điểm, 256KB Đối với điểm mở rộng: 262144 điểm, 512KB |
- | |||
| Đầu vào liên kết (LX), đầu ra liên kết (LY) | - | 8192 điểm, 1KB | - | |||
| Khoảng cách tối đa giữa các trạm | 100 m | 100 m | 550 m | 100 m | ||
| Kiến trúc mạng /tổng khoảng cách cáp |
:
Đường thẳng
|
12000 m | 11900 m | - | 12000 m | |
:
Vòng
|
12100 m | 12000 m | 66000 m | 12100 m | ||
:
Sao
|
Phụ thuộc vào cấu hình hệ thống |
Phụ thuộc vào cấu hình hệ thống |
- | Phụ thuộc vào cấu hình hệ thống |
||
:
Đường thẳng và saokết hợp |
Phụ thuộc vào cấu hình hệ thống |
Phụ thuộc vào cấu hình hệ thống |
- | Phụ thuộc vào cấu hình hệ thống |
||
- *2. Để biết thêm thông tin về thông số hiệu suất của các mô-đun, vui lòng tham khảo các hướng dẫn sản phẩm liên quan.
- *3. Bao gồm một trạm chính.
Các mạng khác
Ngoài các mạng dựa trên CC-Link IE, nhiều mạng khác cũng được hỗ trợ.
Danh mục cũng bao gồm các mô-đun hỗ trợ các mạng mở khác.
- mạng dựa trên Ethernet
- mạng dựa trên Serial
- Khác
