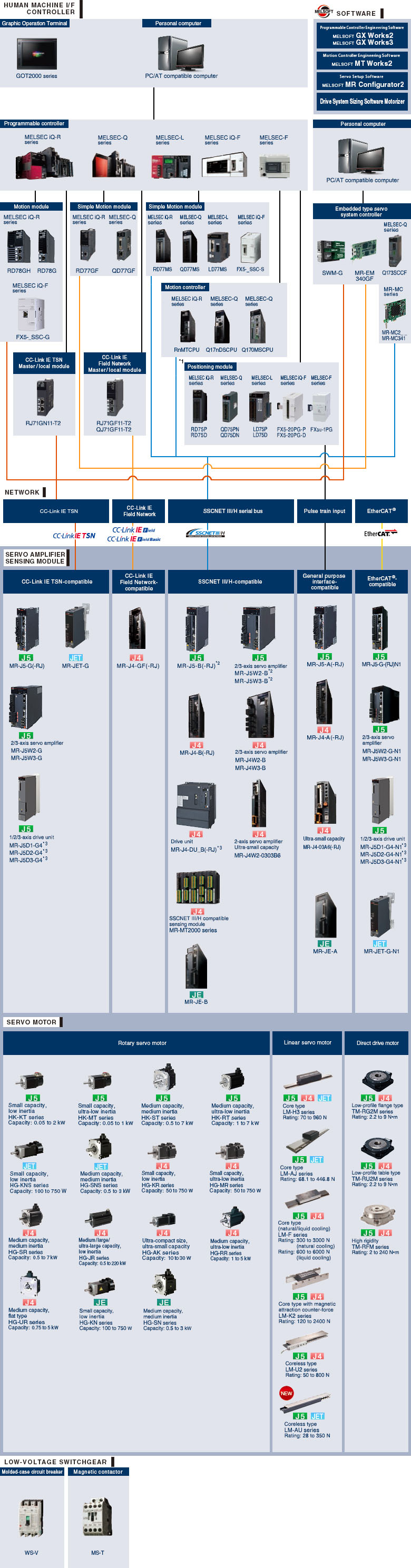

Hệ thống Servo

Hệ thống Servo

  • *1. Các bộ điều khiển chuyển động không được hỗ trợ bởi các bộ khuếch đại servo MR-JE-B.
  • *2. Các bộ khuếch đại servo MR-J5-B(-RJ)/MR-J5W2-B/MR-J5W3-B hỗ trợ RnMTCPU/RD77MS/Q17nDSCPU/Q170MSCPU/QD77MS.
  • *3. Một bộ chuyển đổi tái sinh năng lượng là cần thiết cho một đơn vị truyền động.
trang đầu

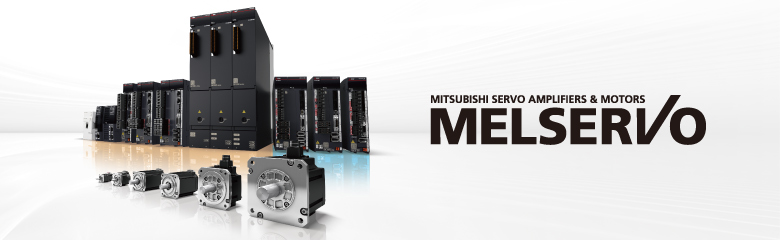

Bộ khuếch đại Servo

Danh mục sản phẩm đa dạng bao gồm: Dòng MELSERVO-J5 hỗ trợ mạng mới, CC-Link IE TSN; Dòng MELSERVO-J4 hỗ trợ SSCNET III/H; và động cơ servo một chạm, Dòng MELSERVO-JN.
The Mitsubishi Electric's servo amplifiers support motors from rotary servo motors to linear servo motors and direct drive motors, and greatly enhance system performance.

Dòng MELSERVO-J5
~Tạo ra giá trị mới với MELSERVO-J5. Khai thác hiệu suất với giải pháp truyền động toàn diện.~

Tối đa hóa hiệu suất hệ thống
Tính tiến bộ: Dành cho sự tiến hóa của máy móc
Kết nối: Dành cho cấu hình hệ thống linh hoạt
Tính khả dụng: Dành cho khởi động hoạt động nhanh chóng
Tính bảo trì: Dành cho việc phát hiện và chẩn đoán lỗi kịp thời
Di sản: For utilization of existing devices

MR-J5-G(-RJ) *1 Logo CC-Link IE TSN
MR-J5W2-G/MR-J5W3-G

Bộ khuếch đại servo tương thích với CC-Link IE TSN

MR-J5-G/MR-J5W2-G/MR-J5W3-G

Hỗ trợ CC-Link IE TSN dựa trên Ethernet, với khả năng truyền thông tốc độ cao, dung lượng lớn (1 Gbps).
Chu kỳ truyền thông ≥ 31.25 μs và đáp ứng tần số tốc độ 3.5 kHz cho phép kiểm soát chuyển động tiên tiến.
Bộ khuếch đại servo 2 trục và 3 trục có sẵn để điều khiển hai và ba động cơ servo tương ứng. Những bộ khuếch đại servo này cho phép tạo ra máy tiết kiệm năng lượng và gọn nhẹ.

Giao diện lệnh CC-Link IE TSN *2
Chế độ điều khiển Kiểm soát Vị trí/Tốc độ/Mô-men xoắn/Vòng kín hoàn toàn *4
Thông số kỹ thuật nguồn điện 200 V AC 400 V AC
Phạm vi công suất 0.1 kW đến 7 kW 0.6 kW đến 3.5 kW
Động cơ servo tương thích Động cơ servo quay, động cơ servo tuyến tính, động cơ DD

MR-J5D1-G4 *3 Logo CC-Link IE TSN
MR-J5D2-G4 *3
MR-J5D3-G4 *3

Đơn vị truyền động tương thích với CC-Link IE TSN

MR-J5-D1-G4/MR-J5-D2-G4/MR-J5-D3-G4

Đơn vị truyền động là bộ khuếch đại servo loại tách rời (có sẵn loại 1/2/3 trục). Kết hợp với đơn vị chuyển đổi tái tạo năng lượng MR-CV_4, đơn vị truyền động có thể tạo ra hệ thống servo tiết kiệm năng lượng.

Giao diện lệnh CC-Link IE TSN *2
Chế độ điều khiển Vị trí/Tốc độ/Mô-men xoắn/Điều khiển vòng kín hoàn toàn *4
Thông số kỹ thuật nguồn điện 400 V AC
Phạm vi công suất 1 kW đến 7 kW *5
Động cơ servo tương thích Động cơ servo quay

MR-J5-B(-RJ) *1 Logo CC-Link IE TSN
MR-J5W2-B/MR-J5W3-B

Bộ khuếch đại servo tương thích với SSCNET III/H

MR-J5-B/MR-J5W2-B/MR-J5W3-B

Hỗ trợ mạng quang SSCNET III/H. Chu kỳ truyền thông ≥ 0.222 ms và đáp ứng tần số tốc độ 3.5 kHz cho phép kiểm soát chuyển động tiên tiến.
Bộ khuếch đại servo 2 trục và 3 trục có sẵn để điều khiển hai và ba động cơ servo tương ứng. Những bộ khuếch đại servo này cho phép tạo ra máy tiết kiệm năng lượng và gọn nhẹ.

Giao diện lệnh SSCNET III/H
Chế độ điều khiển Vị trí/Tốc độ/Mô-men xoắn/Điều khiển vòng kín hoàn toàn *4
Thông số kỹ thuật nguồn điện 200 V AC 400 V AC
Phạm vi công suất 0.1 kW to 7 kW 0.6 kW to 3.5 kW
Động cơ servo tương thích Rotary servo motor, linear servo motor, DD motor

MR-J5-A(-RJ) *1

Bộ khuếch đại servo tương thích với giao diện đa năng

MR-J5-A

Cho phép kiểm soát vị trí bằng lệnh xung và kiểm soát tốc độ/mô-men xoắn bằng lệnh điện áp tương tự. Tần số xung lệnh tối đa là 4 Mpulses/s.

Giao diện lệnh Tín hiệu xung/Điện áp tương tự
Chế độ điều khiển Vị trí/Tốc độ/Mô-men xoắn/Điều khiển vòng kín hoàn toàn
Thông số kỹ thuật nguồn điện 200 V AC 400 V AC
Phạm vi công suất 0.1 kW đến 7 kW 0.6 kW đến 3.5 kW
Động cơ servo tương thích Động cơ servo quay, động cơ servo tuyến tính, động cơ DD
  • *1. MR-J5-G-RJ, MR-J5-B-RJ và MR-J5-A-RJ là các bộ khuếch đại servo với thông số kỹ thuật đặc biệt.Tên gọi mẫu
  • *2. MR-J5-G(-RJ)/MR-J5D1-G4 cũng tương thích với CC-Link IE Field Network Basic.
  • *3. Một bộ chuyển đổi tái sinh năng lượng là cần thiết cho một đơn vị truyền động.
  • *4. Kiểm soát vòng kín hoàn toàn được hỗ trợ bởi các dòng sau:
    ・MR-J5-G/MR-J5W2-G
    ・MR-J5D1-G4/MR-J5D2-G4
    ・MR-J5-B/MR-J5W2-B
  • *5. Công suất 1 kW và 2 kW có sẵn cho MR-J5D3-G4.

MR-J5-G-(RJ)N1Logo ethercat
MR-J5W2-G-N1/MR-J5W3-G-N1
MR-J5D1-G4-N1/MR-J5D2-G4-N1/
MR-J5D3-G4-N1

EtherCAT ® -bộ khuếch đại servo tương thích

MR-J5-G/MR-J5W2-G/MR-J5W3-G
MR-J5-D1-G4/MR-J5-D2-G4/MR-J5-D3-G4

EtherCAT ® -các bộ khuếch đại servo tương thích có sẵn, cho phép các bộ khuếch đại servo MR-J5 hiệu suất cao hơn với các chức năng nâng cao trên EtherCAT ® hệ thống.
Các bộ khuếch đại servo *4 hỗ trợ đầu dò cảm ứng. (Độ chính xác giữ: 1 μs)

Thông số kỹ thuật giao tiếp CANopen qua EtherCAT ® (CoE)
Ethernet qua EtherCAT ® (EoE)
An toàn qua EtherCAT ® (FSoE)
Hồ sơ truyền động CiA 402
Chu kỳ truyền thông *1 125 μs, 250 μs, 500 μs,
1 ms, 2 ms, 4 ms, 8 ms
Chế độ điều khiển Chế độ vị trí đồng bộ chu kỳ (csp)
Chế độ vận tốc đồng bộ chu kỳ (csv)
Chế độ mô-men xoắn đồng bộ chu kỳ (cst)
Chế độ vị trí hồ sơ (pp)
Chế độ vận tốc hồ sơ (pv) *2
Chế độ mô-men xoắn hồ sơ (tq) *2
Chế độ tìm về gốc (hm)
Thông số kỹ thuật nguồn điện 200 V AC 400 V AC
Dải công suất 0.1 kW đến 7 kW 0.6 kW đến 7 kW
Động cơ servo tương thích Động cơ servo quay, động cơ servo tuyến tính, động cơ DD *3
  • *1. Chu kỳ truyền thông tối thiểu thay đổi theo loại mô hình.
  • *2. Các chế độ điều khiển (pv/tq) không được hỗ trợ bởi MR-J5W2-G-N1/MR-J5W3-G-N1/MR-J5D2-G4-N1/MR-J5D3-G4-N1.
  • *3. MR-J5D-G4-N1 chỉ hỗ trợ các động cơ servo trục quay.
  • *4. Sử dụng MR-J5-G-N1 được sản xuất vào tháng 6 năm 2021 hoặc muộn hơn. Lưu ý rằng, tùy thuộc vào tình trạng hàng tồn kho, các bộ khuếch đại servo với cả thông số kỹ thuật cũ và mới có thể được phân phối trên thị trường vào cùng một thời điểm. Liên hệ với văn phòng bán hàng địa phương khi cần chức năng cảm biến chạm.

Dòng MELSERVO-JET
~Servo đẳng cấp thế giới tích hợp tất cả trong một~

Tối ưu hóa hiệu suất hệ thống
Dễ dàng, đơn giản và thực tiễn
Hiệu suất vượt trội
Tính linh hoạt tốt hơn

MR-JET-GLogo CC-Link IE TSN

Bộ khuếch đại servo tương thích CC-Link IE TSN

MR-JET-G

Hỗ trợ CC-Link IE TSN dựa trên Ethernet, với khả năng truyền thông tốc độ cao, dung lượng lớn
(1 Gbps). Đáp ứng tần số tốc độ 2.5 kHz cho phép điều khiển chuyển động nâng cao.

Giao diện lệnh CC-Link IE TSN *1
Chế độ điều khiển Vị trí/Vận tốc/Mô-men xoắn
Thông số kỹ thuật nguồn điện 200 V AC
Dải công suất 0.1 kW đến 3 kW
Động cơ servo tương thích Động cơ servo quay, động cơ servo tuyến tính
  • *1. MR-JET-G cũng hỗ trợ CC-Link IE Field Network Basic.

MR-JET-G-N1logo ethercat

EtherCAT ® -bộ khuếch đại servo tương thích

MR-JET-G-N1

Cấu hình một EtherCAT ® hệ thống với các bộ khuếch đại servo dòng MR-JET hiệu suất cao.
Các bộ khuếch đại servo MR-JET-G-N1 hỗ trợ EtherCAT ® .

Thông số kỹ thuật truyền thông CANopen qua EtherCAT ® (CoE)
Chế độ điều khiển Chế độ vị trí đồng bộ chu kỳ (csp)
Chế độ vận tốc đồng bộ chu kỳ (csv)
Chế độ mô-men xoắn đồng bộ chu kỳ (cst)
Chế độ tìm vị trí gốc (hm)
Thông số kỹ thuật nguồn điện 200 V AC
Dải công suất 0.1 kW đến 3 kW
Động cơ servo tương thích Động cơ servo quay, động cơ servo tuyến tính

Dòng MELSERVO-J4
~Con người, Máy móc và Môi trường hòa hợp hoàn hảo~

Dòng MELSERVO-J4 là thành viên của gia đình MELSERVO, được hỗ trợ bởi sự lãnh đạo của Mitsubishi Electric trong công nghệ hoàn toàn số.
Với tính năng an toàn, mạng CC-Link IE Field dựa trên Ethernet, giao tiếp quang học tốc độ cao SSCNET III/H và thiết kế tiết kiệm năng lượng của dòng MELSERVO-J4 - con người, máy móc và môi trường cuối cùng có thể làm việc cùng nhau trong sự hòa hợp hoàn hảo.

MR-J4-GF(-RJ) *1

CC-Link IE Field CC-Link IE Field Basic

Mạng CC-Link IE Field-
bộ khuếch đại servo tương thích

MR-J4-GF

Bộ khuếch đại servo này tương thích với Mạng CC-Link IE Field. Cùng với mô-đun Chuyển động Đơn giản, điều khiển đồng bộ nâng cao và điều khiển nội suy bằng các lệnh tuần tự được kích hoạt. Bộ khuếch đại servo có chức năng bảng điểm tích hợp, cung cấp khả năng định vị dễ dàng kết hợp với mô-đun chủ.

Giao diện lệnh Mạng CC-Link IE Field
CC-Link IE Field Network Basic
Chế độ điều khiển Chức năng Vị trí/Vận tốc/Mô-men xoắn/Định vị/Chu trình khép kín hoàn toàn
Thông số kỹ thuật nguồn điện 100 V AC 200 V AC 400 V AC
Dải công suất 0.1 kW đến 0.4 kW 0.1 kW đến 22 kW 0.6 kW đến 22 kW
Động cơ servo tương thích Động cơ servo quay, động cơ servo tuyến tính, động cơ DD

MR-J4-B(-RJ) *1
MR-J4W2-B/MR-J4W3-B logo SSCNET III/H

Bộ khuếch đại servo tương thích SSCNET III/H

MRJ4-B MR-J4W2-B/MR-J4W3-B SSCNET III/H

Một hệ thống đồng bộ hoàn chỉnh với SSCNET III/H có thể được cấu hình bằng cách sử dụng giao tiếp nối tiếp tốc độ cao chu kỳ 0.222 ms giữa bộ điều khiển và bộ khuếch đại servo. Các bộ khuếch đại servo 2 trục/3 trục cũng có sẵn, cho phép máy tiết kiệm năng lượng, ít dây dẫn và gọn nhẹ.

Giao diện lệnh SSCNET III/H
Chế độ điều khiển Vị trí/Tốc độ/Mô-men xoắn/Chu trình khép kín hoàn toàn *2
Thông số kỹ thuật nguồn điện 100 V AC 200 V AC 400 V AC
Dải công suất 0.1 kW đến 0.4 kW 0.1 kW đến 37 kW 0.6 kW đến 55 kW
Động cơ servo tương thích Động cơ servo quay, động cơ servo tuyến tính, động cơ DD

MR-J4-A(-RJ) *1

Giao diện đa năng-
bộ khuếch đại servo tương thích

MR-J4-A

Tín hiệu xung và đầu vào tương tự, v.v., được cung cấp như một tiêu chuẩn cho giao diện lệnh. Chế độ điều khiển có thể được chuyển đổi tương ứng cho điều khiển vị trí, tốc độ hoặc mô-men xoắn. MR-J4-A-RJ có chức năng định vị tích hợp, tương thích với MODBUS ® , bù đắp đầu vào cảm biến đánh dấu và cam đơn giản.

Giao diện lệnh Chuỗi xung/Điện áp tương tự/RS-422/MODBUS ® RTU
Chế độ điều khiển Vị trí/Tốc độ/Mô-men xoắn/Funktion định vị/Vòng kín hoàn toàn
Thông số kỹ thuật nguồn điện 100 V AC 200 V AC 400 V AC
Dải công suất 0.1 kW đến 0.4 kW 0.1 kW đến 37 kW 0.6 kW đến 55 kW
Động cơ servo tương thích Động cơ servo quay, động cơ servo tuyến tính, động cơ DD

MR-J4W2-0303B6logo SSCNET III/H
MR-J4-03A6(-RJ) *1

Bộ khuếch đại servo công suất siêu nhỏ

MR-J4W2-0303B6 MR-J4-03A6

Bộ khuếch đại servo này tương thích với dòng động cơ servo siêu nhỏ HG-AK (10 W đến 30 W) và hai loại nguồn điện mạch chính 48 V DC và 24 V DC, phù hợp cho các máy móc nhỏ gọn. Cũng có sẵn bộ khuếch đại servo 2 trục.

Giao diện lệnh SSCNET III/H hoặc Chuỗi xung/Điện áp tương tự/RS-422
Chế độ điều khiển Vị trí/Tốc độ/Mô-men xoắn
Thông số kỹ thuật nguồn điện 48 V DC/24 V DC
Dải công suất 10 W đến 30 W
Động cơ servo tương thích Động cơ servo quay
  • *1. MR-J4-GF-RJ, MR-J4-B-RJ, MR-J4-A-RJ và MR-J4-03A6-RJ là các bộ khuếch đại servo với thông số kỹ thuật đặc biệt.Tên gọi mẫu
  • *2. Kiểm soát vòng kín hoàn toàn được hỗ trợ bởi các thiết bị sau:
    ・MR-J4-B(-RJ)
    ・MR-J4W2-B

Dòng MELSERVO-JE
~Hiệu suất cơ bản đáng tin cậy và tính dễ sử dụng nâng cao~

[Dễ sử dụng]

  • ● Tinh chỉnh một chạm nâng cao điều chỉnh độ lợi servo một cách dễ dàng.
  • ● Chức năng lái xe bền bỉ trong trường hợp mất điện tức thời và tụ điện có dung lượng lớn giảm thời gian ngừng máy.

[Hiệu suất cao]

  • ● Động cơ chuyên dụng cho phép phản hồi tần số tốc độ 2.0 kHz, rút ngắn thời gian chu kỳ.
  • ● Tụ điện mạch chính có dung lượng lớn cho phép năng lượng tái sinh được sử dụng hiệu quả.

[Tiêu chuẩn toàn cầu]

  • ● Servo toàn cầu, dòng MR-JE, tuân thủ các tiêu chuẩn toàn cầu như tiêu chuẩn.
  • ● Đầu vào xung lệnh và đầu vào/đầu ra kỹ thuật số tương thích với cả kết nối kiểu sink và source.

MR-JE-Blogo SSCNET III/H

Bộ khuếch đại servo tương thích SSCNET III/H

MR-JE-B

MR-JE-B tương thích với SSCNET III/H, mạng điều khiển hệ thống servo quang học cho phép hệ thống phản hồi cao và đa trục với hiệu suất đồng bộ cao và ít dây dẫn. Ngoài ra, hệ thống phát hiện vị trí tuyệt đối có thể được cấu hình dễ dàng với các bộ khuếch đại servo MR-JE-B.

Giao diện lệnh SSCNET III/H
Chế độ điều khiển Vị trí/Tốc độ/Mô-men xoắn
Thông số kỹ thuật nguồn điện 200 V AC
Dải công suất 0.1 kW đến 3 kW
Động cơ servo tương thích Động cơ servo quay

MR-JE-A

Giao diện đa năng-
bộ khuếch đại servo tương thích

MR-JE-A

Tín hiệu xung và đầu vào tương tự, v.v., được cung cấp như một tiêu chuẩn cho giao diện điều khiển. Chế độ điều khiển có thể được chuyển đổi tương ứng cho việc điều khiển vị trí, tốc độ hoặc mô-men xoắn. MR-JE-A có chức năng định vị tích hợp, tương thích với MODBUS ® , bù trừ đầu vào cảm biến đánh dấu và cam đơn giản.

Giao diện lệnh Chuỗi xung/Tương tự/RS-422/MODBUS ® RTU
Chế độ điều khiển Vị trí/Tốc độ/Mô-men xoắn
Thông số kỹ thuật nguồn điện 200 V AC
Dải công suất 0.1 kW đến 3 kW
Động cơ servo tương thích Động cơ servo quay
trang đầu

Động cơ Servo

Từ động cơ trục quay đến động cơ tuyến tính và động cơ truyền động trực tiếp

Động cơ servo trục quay có sẵn với công suất từ 10 W đến 220 kW.
Động cơ servo tuyến tính và động cơ truyền động trực tiếp đáp ứng nhu cầu mới trong kiểm soát truyền động bằng cách cung cấp độ cứng cao, hiệu suất và tính linh hoạt trong cấu hình hệ thống đặc trưng của truyền động trực tiếp.

Động cơ servo trục quay

Danh mục công suất và dòng sản phẩm đa dạng cho nhiều ứng dụng hệ thống

Dòng HK
cho dòng MELSERVO-J5

HK-KT

Dòng HK-KT

Công suất nhỏ, quán tính thấp
Kết nối đơn lẻ kết nối cáp đơn cho nguồn điện, bộ mã hóa và phanh điện từ bằng khóa một chạm.
Các động cơ servo được trang bị bộ mã hóa vị trí tuyệt đối không cần pin, cho phép cấu hình hệ thống vị trí tuyệt đối mà không cần sử dụng pin.

Công suất: 0.05 kW đến 2 kW
Tốc độ định mức: 3000 vòng/phút *1
Tốc độ tối đa: 6700 vòng/phút *1

[Ví dụ ứng dụng]

● Truyền động băng tải ● Robot ● Thiết bị lắp ráp ● Bảng X-Y ● Hệ thống sản xuất bán dẫn
● Hệ thống sản xuất pin

HK-MT

Dòng HK-MT

Công suất nhỏ, quán tính siêu thấp
Kết nối đơn lẻ kết nối cáp đơn cho nguồn điện, bộ mã hóa và phanh điện từ bằng khóa một chạm.
Các động cơ servo được trang bị bộ mã hóa vị trí tuyệt đối không cần pin, cho phép cấu hình hệ thống vị trí tuyệt đối mà không cần sử dụng pin. *2
Các mẫu loại tốc độ cao (tốc độ tối đa: 10000 vòng/phút) cũng có sẵn. *2

Công suất: 0.05 kW đến 1 kW
Tốc độ định mức: 3000 vòng/phút
Tốc độ tối đa: 10000 vòng/phút *1

[Ví dụ ứng dụng]

● Hệ thống xử lý vật liệu siêu cao ● Thiết bị lắp ráp ● Thiết bị lắp ráp ● Máy may
● Máy móc dệt may ● Máy ép ● Hệ thống lithography ● Máy công cụ

HK-ST

Dòng HK-ST

Công suất trung bình, quán tính trung bình
Cáp cho bộ mã hóa, phanh điện từ và nguồn có thể được kết nối bằng khóa một chạm.
Các động cơ servo được trang bị bộ mã hóa vị trí tuyệt đối không cần pin, cho phép cấu hình hệ thống vị trí tuyệt đối mà không cần sử dụng pin.

Công suất: 0.5 kW đến 7 kW
Tốc độ định mức: 2000 vòng/phút và 3000 vòng/phút *1
Tốc độ tối đa: 6700 vòng/phút *1

[Ví dụ ứng dụng]

● Hệ thống xử lý vật liệu ● Robot ● Bàn X-Y ● Hệ thống sản xuất pin

HK-RT

Dòng HK-RT

Công suất trung bình, quán tính siêu thấp
Các động cơ servo có công suất cao và kích thước nhỏ gọn cung cấp hoạt động tốc độ cao.
Các động cơ servo được trang bị bộ mã hóa vị trí tuyệt đối không cần pin, cho phép cấu hình hệ thống vị trí tuyệt đối mà không cần sử dụng pin.

Công suất: 1 kW đến 7 kW
Tốc độ định mức: 3000 vòng/phút
Tốc độ tối đa: 6700 vòng/phút *1

[Ví dụ ứng dụng]

● Hệ thống xử lý vật liệu siêu cao thông lượng ● Thiết bị chèn ● Thiết bị gắn ● Máy may
● Máy móc dệt may ● Máy ép ● Hệ thống lithography

  • *1. Tốc độ thay đổi theo loại mẫu.
  • *2. Các mẫu loại tốc độ cao được trang bị bộ mã hóa gia tăng.

Dòng HG
cho dòng MELSERVO-JET

HG-KNS

Dòng HG-KNS

Công suất nhỏ, quán tính thấp
Hoàn hảo cho các máy móc công nghiệp đa năng.
Công suất: 0.1 kW đến 0.75 kW
Tốc độ định mức: 3000 vòng/phút
Tốc độ tối đa: 6000 vòng/phút

[Ví dụ ứng dụng]

● Thiết bị chèn, gắn và liên kết ● Máy khoan PCB ● Thiết bị kiểm tra mạch và máy in nhãn ● Máy dệt và thêu ● Robot nhỏ gọn và các phần tay robot

HG-SNS

Dòng HG-SNS

Công suất trung bình, quán tính trung bình
Phù hợp cho các máy có quán tính tải lớn.
Công suất: 0.5 kW đến 3 kW
Tốc độ định mức: 2000 vòng/phút
Tốc độ tối đa: 3000 vòng/phút *1

[Ví dụ ứng dụng]

● Hệ thống xử lý vật liệu ● Máy chuyên dụng ● Robot ● Thiết bị nạp và dỡ ● Thiết bị cuốn, đơn vị căng ● Bệ xoay ● Bảng X-Y

  • *1. Tốc độ thay đổi theo loại mẫu.

Dòng HG
cho dòng MELSERVO-J4

HG-KR/HG-MR

Dòng HG-KR/Dòng HG-MR

HG-KR: Công suất nhỏ, quán tính thấp. Hoàn hảo cho các máy công nghiệp đa năng.
HG-MR: Công suất nhỏ, quán tính siêu thấp. Hoàn hảo cho các hoạt động có lưu lượng cao.
Công suất: 50 W đến 750 W
Tốc độ định mức: 3000 vòng/phút
Tốc độ tối đa: 6000 vòng/phút

[Ví dụ ứng dụng]

● Thiết bị chèn, lắp đặt và hàn ● Máy khoan PCB ● Thiết bị kiểm tra mạch tích hợp và máy in nhãn ● Máy dệt và thêu ● Robot nhỏ gọn và các phần tay robot

HG-SR

Dòng HG-SR

Công suất trung bình, quán tính trung bình
Phù hợp cho các máy có quán tính tải lớn.
Công suất: 0.5 kW đến 7 kW
Tốc độ định mức: 1000 vòng/phút và 2000 vòng/phút
Tốc độ tối đa: 3000 vòng/phút *1

[Ví dụ ứng dụng]

● Hệ thống xử lý vật liệu ● Máy chuyên dụng ● Robot ● Thiết bị nạp và dỡ ● Thiết bị cuốn và đơn vị căng ● Bệ xoay ● Bảng X-Y

HG-JR

HG-JR series

Công suất trung bình/lớn/siêu lớn, quán tính thấp
Hoàn hảo cho việc định vị có lưu lượng cao hoặc các hoạt động gia tốc/giảm tốc cao.
Công suất: 0.5 kW đến 220 kW
Tốc độ định mức: 1000 vòng/phút, 1500 vòng/phút, 2000 vòng/phút và 3000 vòng/phút
Tốc độ tối đa: 6000 vòng/phút *1

[Ví dụ ứng dụng]

● Máy đóng gói thực phẩm ● Máy in ● Máy ép nhựa ● Máy ép

HG-AK

Dòng HG-AK

Kích thước siêu nhỏ gọn, công suất siêu nhỏ với kích thước mặt bích 25 mm. Phù hợp cho các máy nhỏ.
Công suất: 10 W đến 30 W
Tốc độ định mức: 3000 vòng/phút
Tốc độ tối đa: 6000 vòng/phút

[Ví dụ ứng dụng]

● Mounters and bonders ● Semiconductor manufacturing equipment ● Compact robots ● Electric component manufacturing machines ● Compact X-Y table

HG-RR

HG-RR series

Công suất trung bình, quán tính siêu thấp
Hoàn hảo cho hoạt động có năng suất cao.
Công suất: 1 kW đến 5 kW
Tốc độ định mức: 3000 vòng/phút
Tốc độ tối đa: 4500 vòng/phút

[Ví dụ ứng dụng]

● Thiết bị cấp liệu cuộn ● Thiết bị nạp và dỡ ● Hệ thống xử lý vật liệu có năng suất cực cao

HG-UR

HG-UR series

Công suất trung bình, kiểu phẳng
Hoàn hảo cho các ứng dụng có không gian lắp đặt hạn chế.
Công suất: 0.75 kW đến 5 kW
Tốc độ định mức: 2000 vòng/phút
Tốc độ tối đa: 3000 vòng/phút *1

[Ví dụ ứng dụng]

● Robot ● Băng tải ● Máy cuốn và máy căng ● Máy chế biến thực phẩm

  • *1. Tốc độ thay đổi theo loại mẫu.

Dòng HG
cho dòng MELSERVO-JE

HG-KN

Dòng HG-KN

Công suất nhỏ, quán tính thấp
Hoàn hảo cho các máy công nghiệp đa năng.
Công suất: 0.1 kW đến 0.75 kW
Tốc độ định mức: 3000 vòng/phút
Tốc độ tối đa: 5000 vòng/phút *1

[Ví dụ ứng dụng]

● Thiết bị chèn, lắp ráp và hàn ● Máy khoan PCB ● Thiết bị kiểm tra mạch và máy in nhãn ● Máy dệt và thêu ● Robot nhỏ gọn và các phần tay robot

HG-SN

Dòng HG-SN

Công suất trung bình, quán tính trung bình
Phù hợp cho các máy có quán tính tải lớn.
Công suất: 0.5 kW đến 3 kW
Tốc độ định mức: 2000 vòng/phút
Tốc độ tối đa: 3000 vòng/phút *2

[Ví dụ ứng dụng]

● Hệ thống xử lý vật liệu ● Máy chuyên dụng ● Robot ● Máy nạp và máy xả ● Máy cuốn, đơn vị căng ● Bệ xoay ● Bảng X-Y

  • *1. Tốc độ có thể được đặt ở 6000 r/min với tham số của bộ khuếch đại servo.
  • *2. Tốc độ thay đổi theo loại mẫu.

Động cơ servo tuyến tính

Phù hợp cho các hệ thống chuyển động tuyến tính yêu cầu tốc độ và độ chính xác cao

Dòng LM
cho dòng MELSERVO-J5/dòng MELSERVO-J4/dòng MELSERVO-JET

Dòng LM-H3

Dòng LM-H3

Loại lõi
Loại lõi phù hợp cho tiết kiệm không gian, tốc độ cao và gia tốc/giảm tốc cao.
Tốc độ tối đa: 3 m/s
Lực đẩy định mức: 70 N đến 960 N

Dòng LM-AJ

Dòng LM-AJ

Loại lõi
Chiều cao lắp đặt thấp, và phù hợp cho các bảng X-Y nhỏ gọn.
Tốc độ tối đa: 2 m/s đến 6.5 m/s
Lực đẩy định mức: 68.1 N đến 446.8 N

Dòng LM-F

Dòng LM-F

Loại lõi (làm mát tự nhiên/làm mát bằng chất lỏng)
Động cơ servo tuyến tính loại lõi nhỏ gọn.
Hệ thống làm mát bằng chất lỏng tích hợp gấp đôi lực đẩy liên tục.
Tốc độ tối đa: 2 m/s
Lực đẩy định mức: 300 N đến 3000 N (làm mát tự nhiên), 600 N đến 6000 N (làm mát bằng chất lỏng)

Dòng LM-K2

Dòng LM-K2

Loại lõi với lực phản kháng từ tính
Tuổi thọ dài hơn của các hướng dẫn tuyến tính nhờ cấu trúc lực phản kháng từ tính.
Tiếng ồn nghe được thấp.
Tốc độ tối đa: 2 m/s
Lực đẩy định mức: 120 N đến 2400 N

Dòng LM-U2

Dòng LM-U2

Loại không lõi
Không có hiện tượng giật, dao động tốc độ nhỏ.
Không có lực hút từ tính, tuổi thọ của các hướng dẫn tuyến tính lâu hơn.
Tốc độ tối đa: 2 m/s
Lực đẩy định mức: 50 N đến 800 N

Dòng LM-U2

Dòng LM-AU MỚI

Loại không lõi
Không có hiện tượng giật, dao động tốc độ nhỏ.
Không có lực hút từ tính, tuổi thọ của các hướng dẫn tuyến tính lâu hơn.
Tốc độ tối đa: 2 m/s đến 4.5 m/s
Lực đẩy định mức: 28 N đến 350 N

Ví dụ ứng dụng

Giai đoạn máy công cụ XYZ
Máy công cụ giai đoạn XYZ
Hệ thống sản xuất chất bán dẫn/FPD
Hệ thống lắp ráp/sản xuất linh kiện điện.
Hệ thống sản xuất chất bán dẫn/FPD Hệ thống lắp ráp/sản xuất linh kiện điện
Hệ thống in lụa và máy phủ FPD lớn.
Hệ thống in lụa và máy phủ FPD lớn
Hệ thống xử lý vật liệu.
Hệ thống xử lý vật liệu
Xử lý vật liệu đa đầu giữa các máy.
Xử lý vật liệu đa đầu giữa các máy

Động cơ truyền động trực tiếp

Dành cho bộ phận điều khiển máy nhỏ gọn và đơn giản với độ chính xác cao

Dòng TM
dành cho dòng MELSERVO-J5/dòng MELSERVO-J4

Dòng TM-RG2M kiểu mặt bích thấp

Dòng TM-RG2M

Loại mặt bích thấp
Thiết kế thấp để tiết kiệm không gian và trọng lượng.
Đường kính ngoài của động cơ: ø130 mm, ø180 mm, ø230 mm
Mô-men xoắn định mức: 2.2 N·m đến 9 N·m

Dòng TM-RU2M kiểu bàn thấp

Dòng TM-RU2M

Loại bàn thấp
Thiết kế thấp để tiết kiệm không gian và trọng lượng.
Đường kính ngoài của động cơ: ø130 mm, ø180 mm, ø230 mm
Mô-men xoắn định mức: 2.2 N·m đến 9 N·m

Dòng TM-RFM độ cứng cao

Dòng TM-RFM

Độ cứng cao
Mô-men xoắn cao cho khả năng chịu tải lớn.
Đường kính ngoài của động cơ: ø130 mm, ø180 mm, ø230 mm, ø330 mm
Mô-men xoắn định mức: 2 N·m đến 240 N·m

Ví dụ ứng dụng

Phù hợp cho các ứng dụng tốc độ thấp và mô-men xoắn cao.

Hệ thống phủ và lắng đọng hơi
Hệ thống phủ và lắng đọng hơi
Hệ thống làm sạch kiểu quay cho FPD/vi mạch
Hệ thống làm sạch kiểu quay cho FPD/chất bán dẫn
Hệ thống kiểm tra FPD/vi mạch (bàn XYθ)
Hệ thống kiểm tra FPD/chất bán dẫn (bàn XYθ)
Bàn chỉ mục cho máy công cụ
Bàn chỉ mục cho máy công cụ<
Trục quay cho hệ thống đánh bóng
Trục quay cho hệ thống đánh bóng
Trục quay cho robot xử lý vật liệu
Trục quay cho robot xử lý vật liệu
trang đầu

Giải pháp Hệ thống Servo

Hiệu suất hàng đầu trong ngành MELSERVO hỗ trợ nhiều cấu hình hệ thống khác nhau.

Vượt ra ngoài các bộ khuếch đại servo và động cơ servo, MITSUBISHI ELECTRIC cung cấp các giải pháp cấp hệ thống bao gồm bộ điều khiển lập trình, bộ điều khiển chuyển động và mạng để đáp ứng một loạt các nhu cầu.

Sản xuất Ô tô

Sản xuất Ô tô

Nâng cao năng suất và hiện thực hóa tính linh hoạt trong các dây chuyền lắp ráp ô tô khác nhau với điều khiển chuyển động chính xác cao, bao gồm nội suy tuyến tính/vòng tròn và hồ sơ cam điện.

Xử lý vật liệu

Xử lý vật liệu

Hiện thực hóa sự phối hợp logistics tiên tiến và loại bỏ lỗi trong các quy trình lặp lại. Xử lý vật liệu tốc độ cao dựa trên servo và định vị chính xác cao nâng cao năng suất và giảm tiêu thụ năng lượng.

Máy chế biến thực phẩm

Máy chế biến thực phẩm

Hiện thực hóa những cải tiến trong các ứng dụng đóng gói khác nhau như điền nhanh, yêu cầu tốc độ cấp liệu liên tục và chính xác cao.

Thiết bị sản xuất bán dẫn

Thiết bị sản xuất chất bán dẫn

Trong quy trình sản xuất vi mạch ngày nay, đường kính wafer ngày càng lớn và các linh kiện ngày càng nhỏ. Để đáp ứng yêu cầu về chất lượng và năng suất cao hơn, các động cơ servo hiệu suất cao và bộ mã hóa độ phân giải cao của Mitsubishi Electric đạt được định vị nhanh và chính xác ở tốc độ ổn định.

Máy gắn linh kiện

Máy lắp đặt

Việc lắp đặt linh hoạt các linh kiện điện tử với tốc độ và mật độ cao được yêu cầu trong các ứng dụng bảng mạch in. Mitsubishi Electric cung cấp giải pháp hệ thống servo cao cấp cho việc lắp đặt nhanh chóng các linh kiện siêu nhỏ và lắp đặt linh hoạt các hình dạng không đều.

Hệ thống sản xuất LCD

Hệ thống sản xuất LCD

Ngoài việc điều khiển định vị tốc độ cao và chính xác, các động cơ servo tuyến tính và một loạt các bộ truyền động khác đóng vai trò quan trọng trong sản xuất các màn hình phẳng đang phát triển không ngừng.

Máy in

Máy in

Mitsubishi Electric cung cấp các giải pháp hệ thống đồng bộ chính xác cao cho các chức năng cấp giấy, in, cắt và lắp ráp trong quy trình in, đạt được các ứng dụng chuyển đổi tốc độ cao và chất lượng cao.

Máy ép nhựa

Máy ép nhựa

Hệ thống tích hợp với điều khiển chuyển động tiên tiến hỗ trợ định hình chính xác cao trong các máy ép nhựa, bao gồm nhiều phần điều khiển khác nhau.

Máy công cụ

Máy công cụ

Các động cơ servo hiệu suất cao cho phép định vị nhanh và chính xác, và hỗ trợ xử lý công việc tốc độ cao. Chúng tôi thúc đẩy khả năng gia công tinh vi, một phần quan trọng trong sản xuất tiên tiến nhất thế giới.

trang đầu
trang đầu
