Phần mềm định cỡ hệ thống truyền động Motorizer

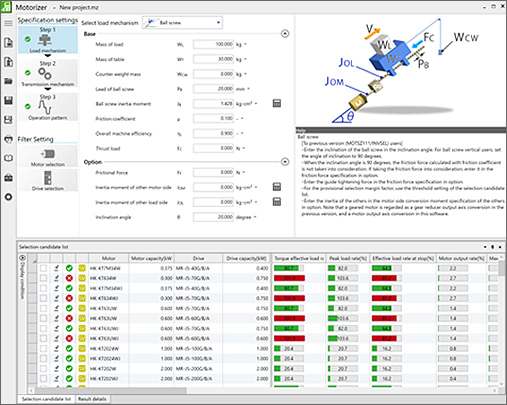

Phần mềm Tính toán kích thước Hệ thống Truyền động Motorizer là gì?
Phần mềm Tính toán kích thước Hệ thống Truyền động Motorizer
là phần mềm cho phép bạn chọn động cơ servo phù hợp nhất cho
máy của bạn chỉ bằng cách thiết lập cấu hình/thông số máy và
các mẫu hoạt động. Phần mềm này cung cấp nhiều tùy chọn truyền
động có thể chọn, bao gồm servo không cảm biến và biến tần bên
cạnh động cơ servo AC.
Phần mềm có sẵn để tải xuống miễn
phí. Liên hệ với văn phòng bán hàng địa phương của bạn để biết
thêm chi tiết.
Cơ chế tải
Chọn một cơ chế tải từ 14 loại phổ biến.
Thiết lập linh
hoạt góc nghiêng của các cơ chế tải, chẳng hạn như vít bi,
bánh răng và băng tải.
[Vít bi]
[Bánh răng và bánh răng]
[Cấp liệu cuộn]
[Bàn xoay]
[Xe đẩy]
[Thang máy/giàn nâng]
[Băng tải]
[Quạt]
[Máy bơm]
[Bánh đà]
[Cuộn/Tháo cuộn]
[Chung (Xoay)]
[Chung (Tuyến tính)]
[Servo tuyến tính]

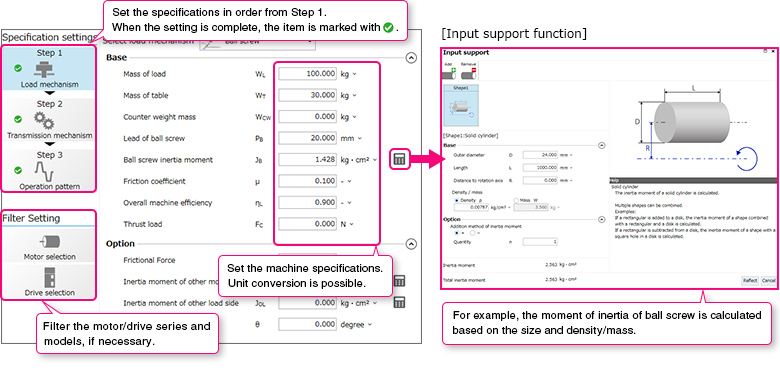

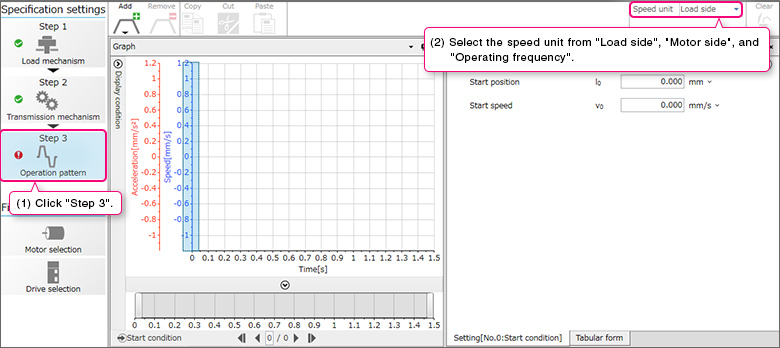

Quy trình lựa chọn
Thực hiện theo Bước 1 đến 3 ở bên trái.
Đối với các mục
có
, chức năng hỗ trợ đầu vào có sẵn.

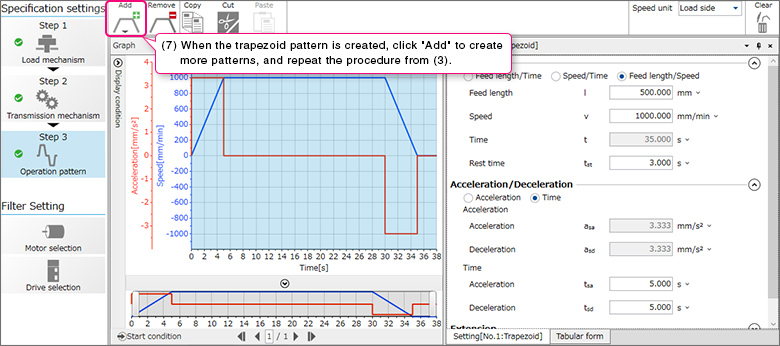

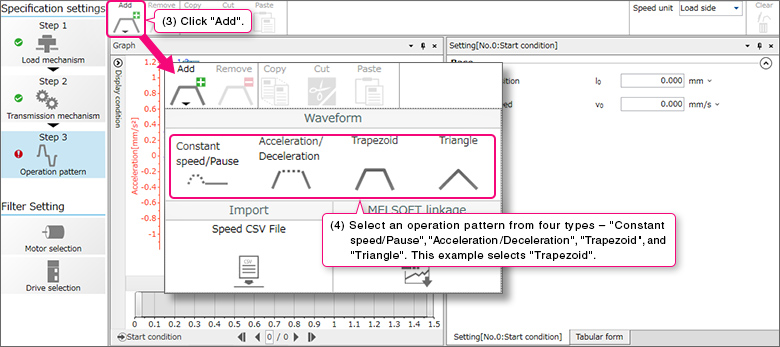

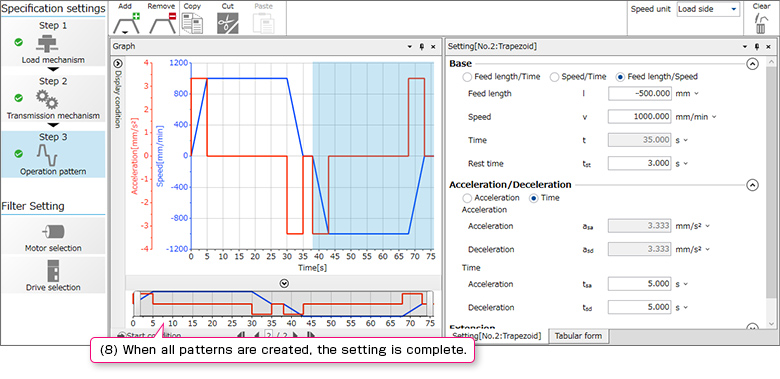

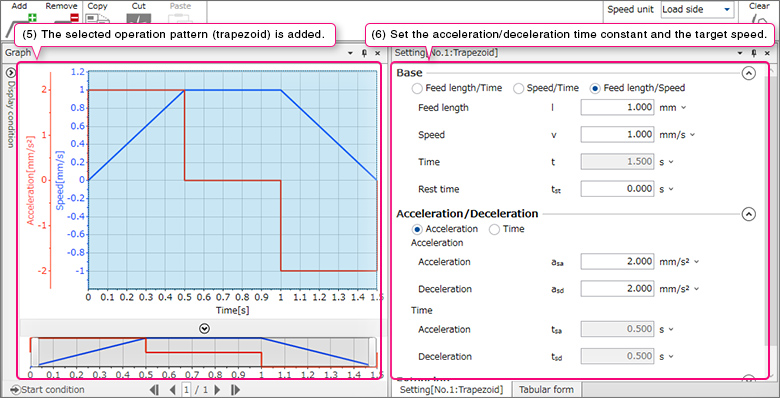

Thiết lập Mẫu hoạt động

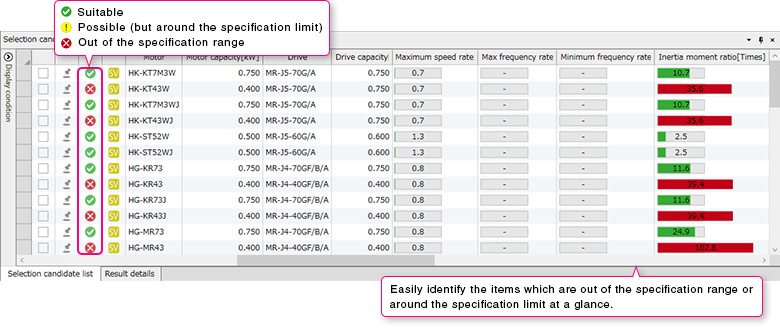

Kết quả Kích thước
Khi các Bước 1 đến 3 hoàn tất, kết quả lựa chọn hiển thị nhiều
tùy chọn khả thi.
Danh sách kết quả hiển thị nhiều mục
cùng một lúc như các mẫu động cơ và truyền động, công suất
truyền động, và kết quả tính toán tỷ lệ tải hiệu quả và mô men
quán tính.

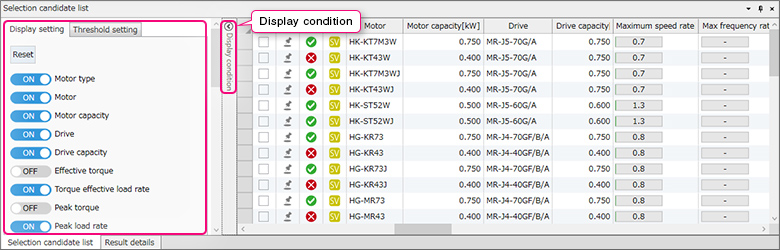

Nhấp vào tab Điều kiện hiển thị, và kiểm soát các mục hiển thị trong danh sách bằng cách bật và tắt.

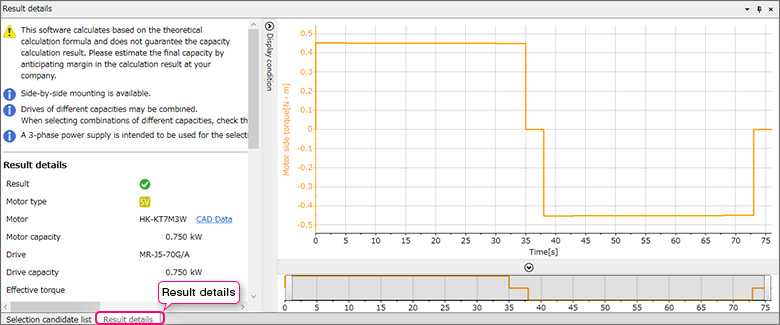

Đánh dấu vào ô, và nhấp vào tab Chi tiết kết quả để xem kết quả tính toán và các hạn chế, v.v.

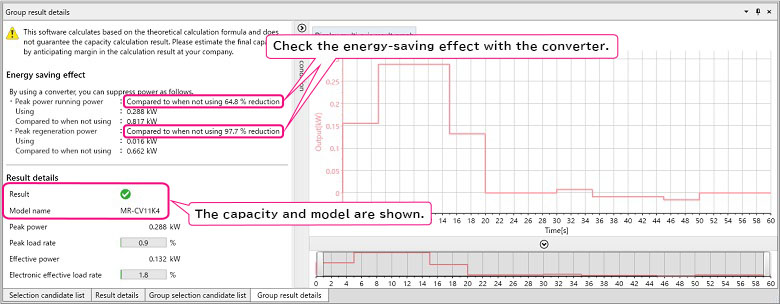

Hệ thống Đa trục
Khi tính kích thước cho một hệ thống đa trục với một bộ chuyển đổi đơn giản hoặc một bộ chuyển đổi chung tái tạo năng lượng, kết quả kích thước bao gồm các chi tiết như công suất bộ chuyển đổi và mẫu.
Thông số kỹ thuật và Môi trường Hoạt động
Thông số kỹ thuật
| Mục | Mô tả |
|---|---|
| Các loại động cơ/truyền động | Servo, Biến tần, Servo không cảm biến |
| Các loại cơ chế tải |
Vít me, Bánh răng và bánh răng, Cấp liệu cuộn, Bàn
xoay, Xe đẩy, Thang máy/giàn nâng, Băng tải, Quạt, Máy
bơm, Bánh đà, Quấn/Tháo, Tổng quát (Xoay), Tổng quát (Tuyến tính), Servo tuyến tính |
| Các loại cơ cấu truyền động | Khớp nối, Bộ giảm tốc bánh răng ngoài, Dây đai V và puli, Dây đai răng/các loại xích |
| Mô hình hoạt động | Constant speed/Pause, Acceleration/Deceleration, Trapezoid, Triangle, Speed CSV File, MELSOFT GX LogViewer file |
| Các loại hỗ trợ đầu vào cho chức năng tính toán mô men quán tính | Trụ rắn, Trụ rỗng, Đĩa, Khối chữ nhật, Hình nón cụt, Hình cầu, Tổng quát |
| Kết quả định cỡ | Kết quả, Loại động cơ, Điện áp nguồn cung cấp, Động cơ, Công suất động cơ, Bộ truyền động, Công suất bộ truyền động, Mô men xoắn hiệu quả, Tỷ lệ tải mô men xoắn hiệu quả, Mô men xoắn cực đại, Tỷ lệ tải cực đại, Mô men xoắn hiệu quả khi dừng, Tỷ lệ tải hiệu quả khi dừng, Đầu ra động cơ, Tỷ lệ đầu ra động cơ, Tốc độ tối đa, Tỷ lệ tốc độ tối đa, Mô men quán tính tải tối đa, Tỷ lệ mô men quán tính, Công suất tái sinh, Tỷ lệ tải tái sinh, Tùy chọn tái sinh, Mô men xoắn tối đa tăng thêm, Tốc độ định mức, Phanh, Phốt dầu, Thông số cấu trúc, Đồ thị tốc độ bên động cơ/Mô men xoắn bên động cơ/Đầu ra động cơ |
| In kết quả đầu ra | In cơ cấu tải, cơ cấu truyền động, mô hình hoạt động và kết quả định cỡ. |
| Lưu dữ liệu | Cơ cấu tải, cơ cấu truyền động, mô hình hoạt động, lựa chọn động cơ, lựa chọn bộ truyền động và kết quả định cỡ được lưu với tên tệp. |
Môi trường hoạt động(Chú thích 1, 2)
| Mục | Mô tả | |
|---|---|---|
| Hệ điều hành |
Microsoft ® Windows ® 11
(64-bit) Microsoft ® Windows ® 10 (64-bit/32-bit) |
|
| .NET Framework | .NET Framework 4.6 hoặc phiên bản mới hơn | |
| CPU (được khuyến nghị) |
Windows ® 11 | 2 hoặc nhiều lõi trên bộ xử lý 64-bit tương thích hoặc Hệ thống trên Chip (SoC) |
| Ngoài Windows ® 11 |
Máy tính để bàn: Intel ® Celeron
® bộ xử lý 2.4 GHz hoặc cao hơn Máy tính xách tay: Intel ® Pentium ® bộ xử lý 1.9 GHz trở lên |
|
|
Bộ nhớ (được khuyến nghị) |
Windows ® 11 | 4 GB trở lên (hệ điều hành 64-bit) |
| Ngoài Windows ® 11 |
1 GB trở lên (hệ điều hành 32-bit) 2 GB trở lên (hệ điều hành 64-bit) |
|
| Dung lượng ổ cứng trống |
Để cài đặt: dung lượng ổ cứng trống 1 GB trở lên Để vận hành: dung lượng bộ nhớ ảo trống 512 MB trở lên |
|
| Màn hình |
Độ phân giải 1024 × 768 trở lên (XGA) Tương thích với các máy tính cá nhân trên |
|
- Chú thích: 1. Phần mềm này có thể không hoạt động chính xác trên một số máy tính cá nhân.
- 2. Surrogate pair characters and environment dependent characters are not available.
