MELSEC MX Controller MX-F model

Fitur produk -Konfigurasi sistem dasar-

Produk

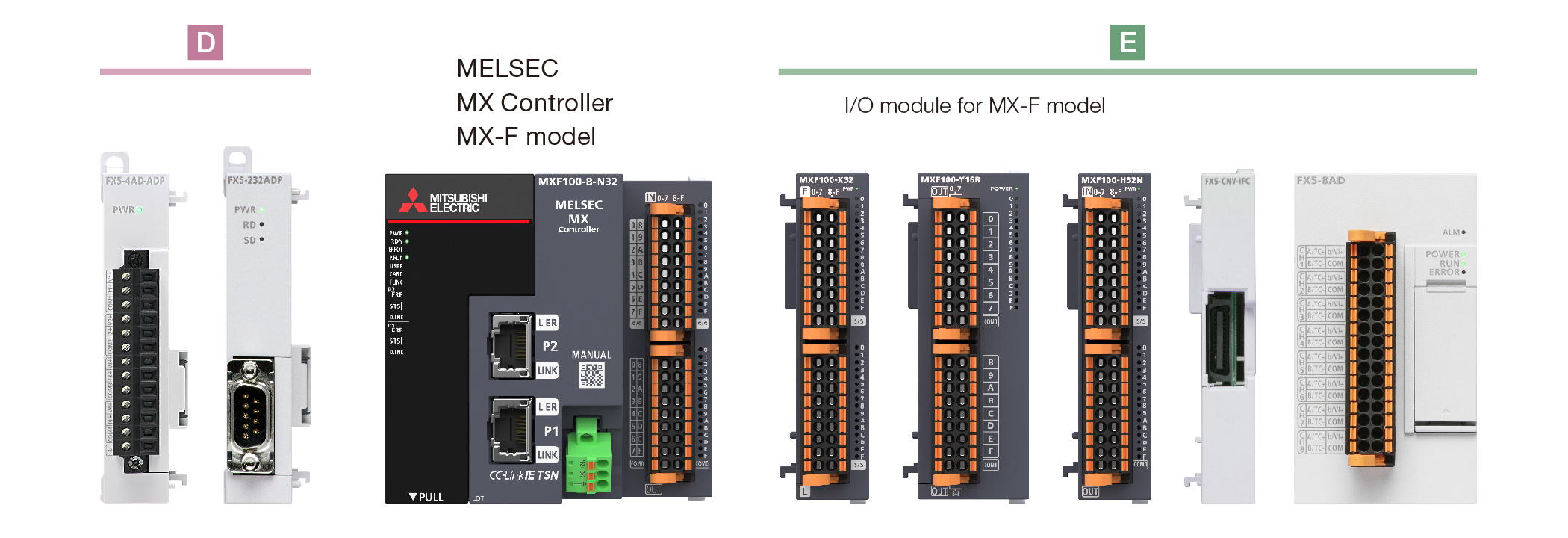

Konfigurasi sistem dasar

Pengendali MELSEC MX (model MX-F) dapat digunakan bersama modul I/O tipe konektor ekstensi, adaptor ekspansi dan modul ekstensi seri MELSEC iQ-F, serta modul fungsi cerdas.

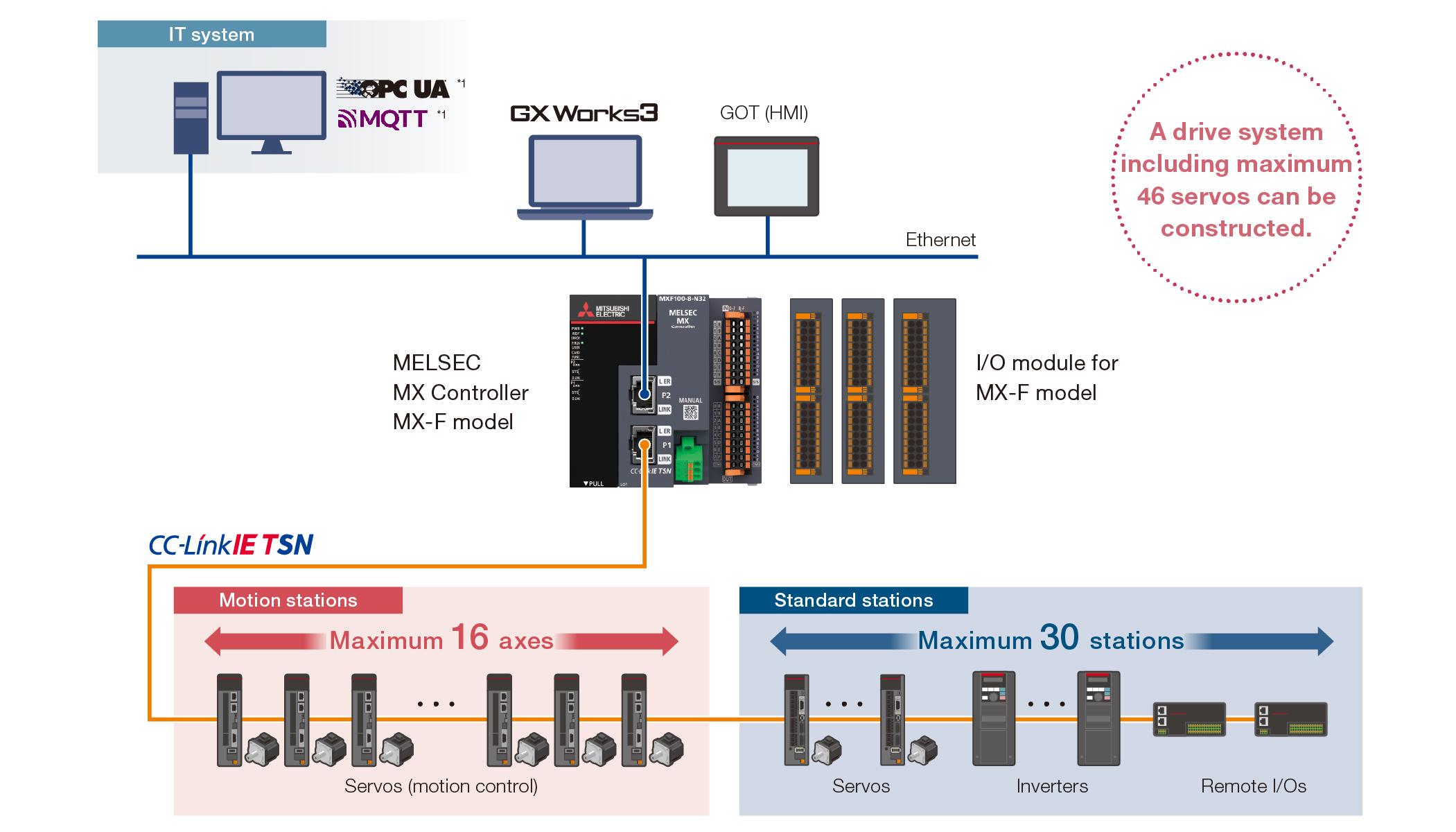

Contoh konfigurasi sistem

*1:Dukungan di masa depan

Modules

Daftar berikut ini mencantumkan perangkat yang mendukung MELSEC MX Controller (model MX-F).

Expansion adapter

Analog

Analog input	FX5-4AD-ADP
RTD temperature sensor input	FX5-4AD-PT-ADP
Thermocouple temperature sensor input	FX5-4AD-TC-ADP
Analog output	FX5-4DA-ADP
Analog I/O	FX5-4A-ADP

Communication

RS-232 communication	FX5-232ADP
RS-485 communication	FX5-485ADP

Extension module

I/O module for MX-F model^*1

Input	MXF100-X32
Output	MXF100-Y16R
	MXF100-Y32N
	MXF100-Y32P
Input/output	MXF100-H32N
Input/output	MXF100-H32P

I/O module^*2

Powered I/O	FX5-32ER/DS
	FX5-32ET/DS
	FX5-32ET/DSS

Intelligent function module

High-speed counter^*2

High-speed counter	FX5-2HC/ES

Analog^*2

Multiple input	FX5-8AD
Analog input	FX5-4AD
Analog output	FX5-4DA
Temperature control	FX5-4LC

Information/Network^*2

CC-Link IE TSN master/local	FX5-CCLGN-MS
CC-Link system master/intelligent device	FX5-CCL-MS
EtherNet/IP	FX5-ENET/IP

Conversion module and others

Extension power supply unit	FX5-C1PS-5V
Connector conversion module	FX5-CNV-IFC
Extension cable^*3	FX5-30EC
Extension cable^*3	FX5-65EC
Conversion adapter	FX5-CNV-BC

SD memory card

SD memory card	NZ1MEM-2GBSD, NZ1MEM-4GBSD, NZ1MEM-8GBSD, NZ1MEM-16GBSD

Battery

Battery	FX3U-32BL

*1:Beberapa modul I/O seri MELSEC iQ-F juga dapat ditambahkan. Untuk detailnya, lihat “Panduan Pengguna Pengontrol MELSEC MX (Model MX-F)” (SH(NA)-082634ENG).
*2:Ketika modul kabel ekstensi digunakan, diperlukan FX5-CNV-IFC atau FX5-C1PS-5V.
*2:Modul ini tersedia setelah konversi konektor menggunakan FX5-CNV-IFC atau FX5-C1PS-5V.
