MELSEC MX Controller - Dòng MX-R
Nền tảng điều khiển hiệu năng cao cho hệ thống quy mô lớn
MELSEC MX Controller (Dòng MX-R) là dòng controller tích hợp
ba loại
điều khiển trong một nền tảng duy nhất:
Điều khiển tuần tự
Sequence
Điều khiển chuyển động
Motion
Truyền thông mạng
Network
MX-R cho phép xây dựng hệ thống tự động hoá đa dạng và phức tạp bằng cách kết hợp với các module thuộc MELSEC iQ-R Series.
Nền tảng này sẽ tiếp tục được mở rộng chức năng, giúp thích ứng với nhiều loại ứng dụng và quy mô nhà máy khác nhau.
Concept MX-R Controller

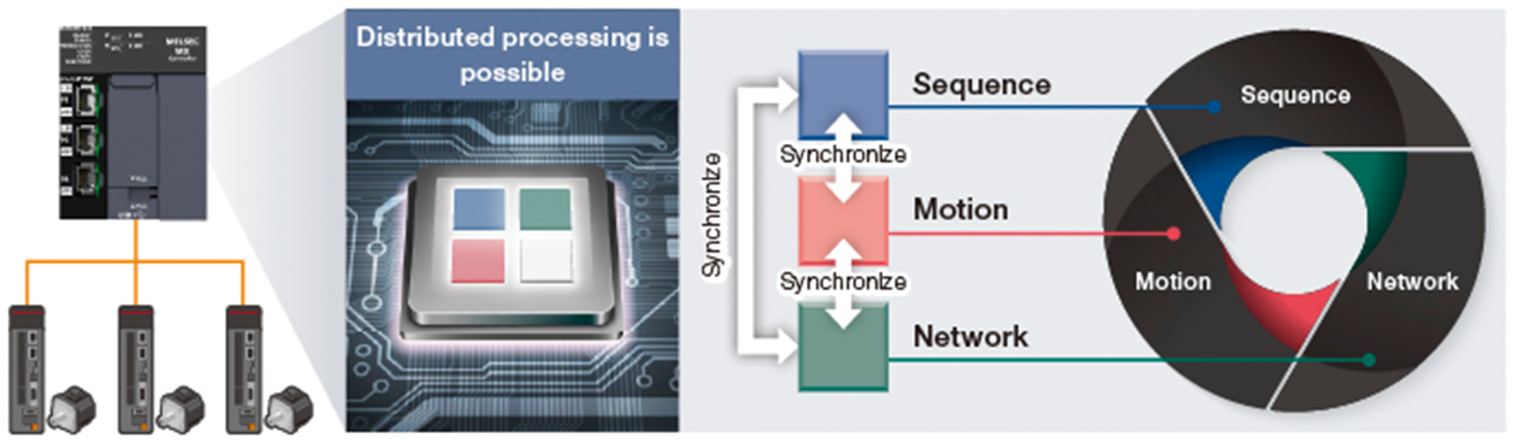

Kiến trúc điều khiển hiệu năng cao với MPU đa lõi

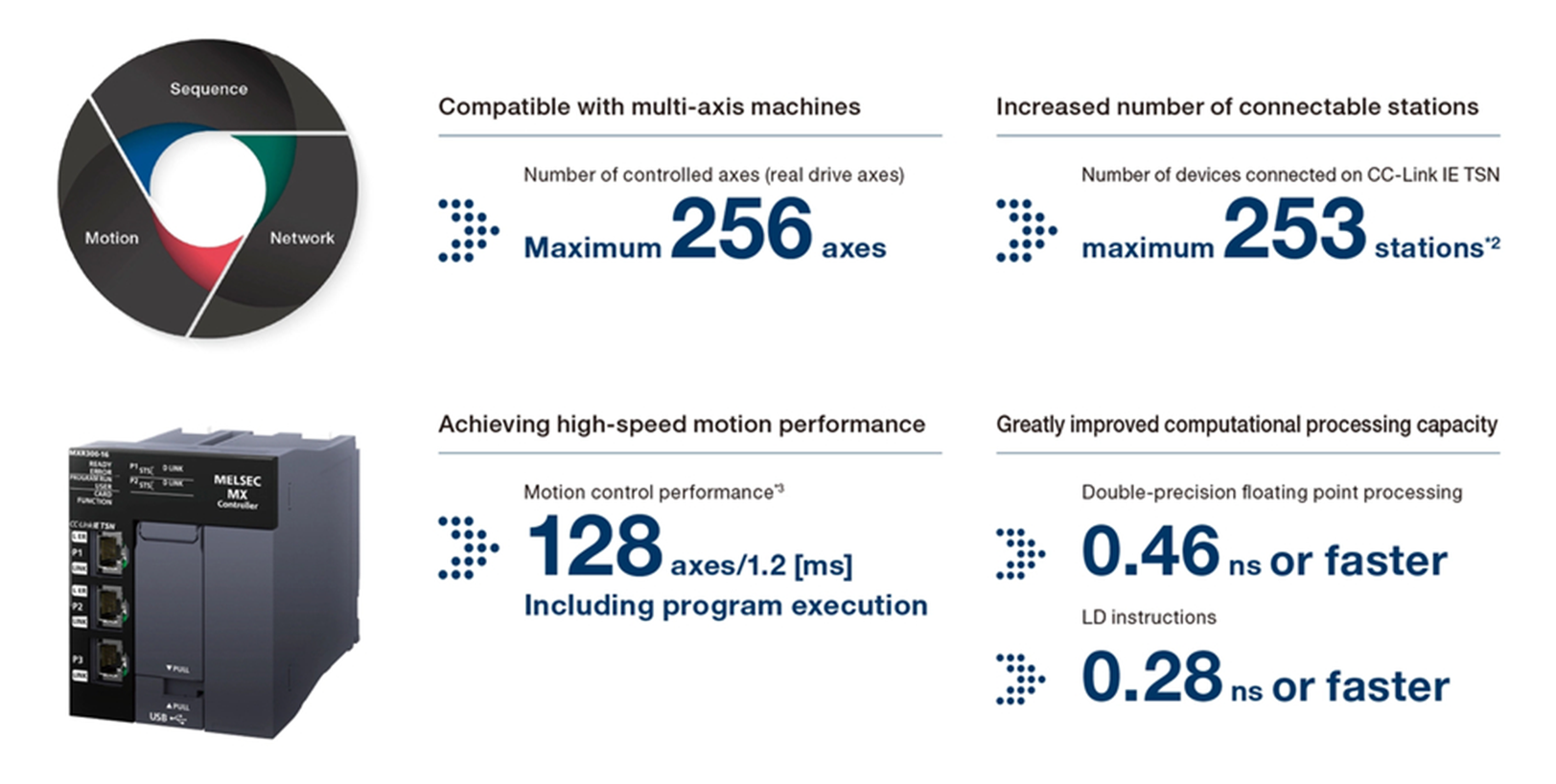

Hiệu năng điều khiển chuyển động (Motion Control Performance) cao hơn khoảng 10 lần *1 so với các sản phẩm trước đây của Mitsubishi Electric, mang lại khả năng.
Điều khiển tốc độ cao
Độ chính xác vượt trội
Đồng bộ đa trục hiệu quả
Ghi chú kỹ thuật:
- *1 So sánh với MELSEC iQ-R Series (điều khiển 64 trục).
- *2 Hỗ trợ kết nối đến 253 stations sẽ được bổ sung trong tương lai. Chi tiết xem Technical Bulletin FA-A-0451.
- *3 Áp dụng khi thiết lập chu kỳ vận hành motion ở mức 1.5 ms.

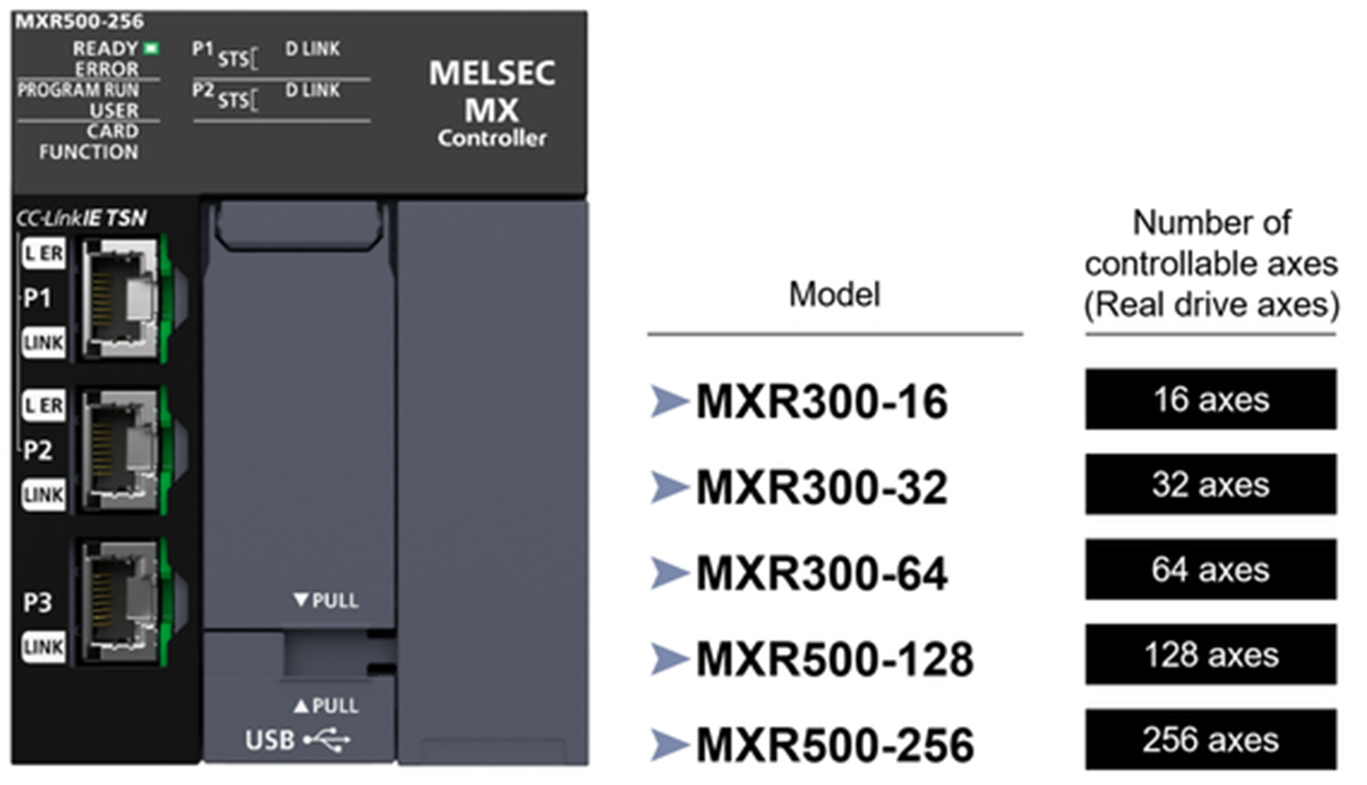

Chi tiết về dòng MX-R
MX-R phù hợp cho các dây chuyền sản xuất yêu cầu hiệu năng cao,
cấu hình phức tạp và khả năng mở rộng dài hạn.

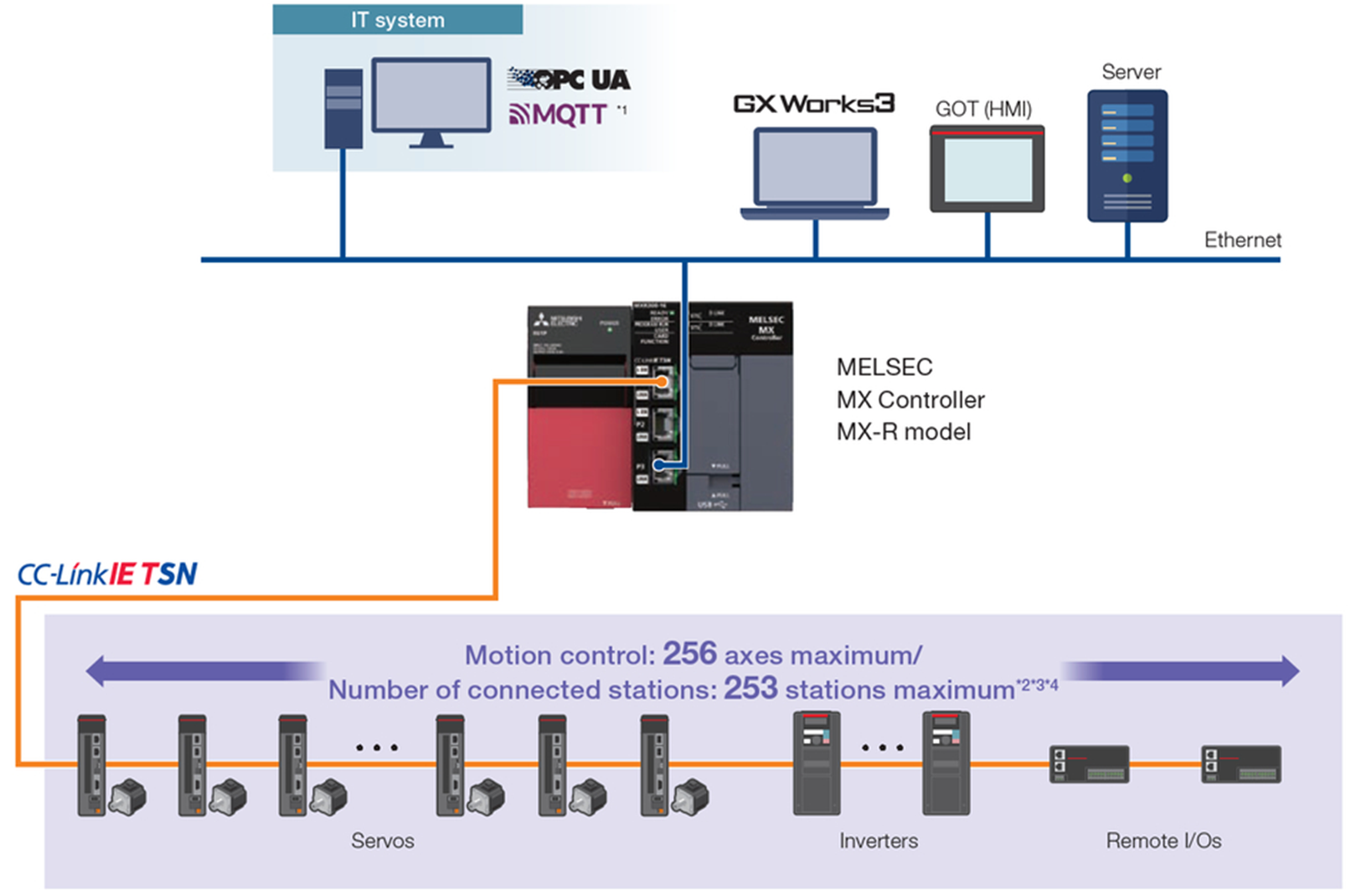

Ví dụ cấu hình hệ thống - Dòng MX-R
Dòng MX-R có thể được cấu hình trong hệ thống bao gồm:
Multi-axis Servo Amplifier
Network CC-Link IE TSN
HMI (GOT)
I/O phân tán
Các thiết bị ngoại vi khác
Lưu ý kỹ thuật
- *1 Một số chức năng sẽ được hỗ trợ trong các phiên bản cập nhật trong tương lai.
- *2 Bộ khuếch đại servo đa trục có thể điều khiển nhiều trục chỉ với một station duy nhất.
- *3 Khả năng hỗ trợ lên đến 253 station sẽ được cập nhật trong tương lai (FA-A-0451).
- *4 Chức năng điều khiển chuyển động chỉ áp dụng cho servo.
